物理化学学报 >> 2022, Vol. 38 >> Issue (4): 2005054.doi: 10.3866/PKU.WHXB202005054
薄拯1,2, 孔竞1, 杨化超1,2,*(), 郑周威1, 陈鹏鹏1, 严建华1, 岑可法1
收稿日期:
2020-05-21
录用日期:
2020-07-01
发布日期:
2020-07-03
通讯作者:
杨化超
E-mail:huachao@zju.edu.cn
基金资助:
Zheng Bo1,2, Jing Kong1, Huachao Yang1,2,*(), Zhouwei Zheng1, Pengpeng Chen1, Jianhua Yan1, Kefa Cen1
Received:
2020-05-21
Accepted:
2020-07-01
Published:
2020-07-03
Contact:
Huachao Yang
E-mail:huachao@zju.edu.cn
About author:
Huachao Yang, Email: huachao@zju.edu.cn; Tel.: +86-571-87951369Supported by:
摘要:

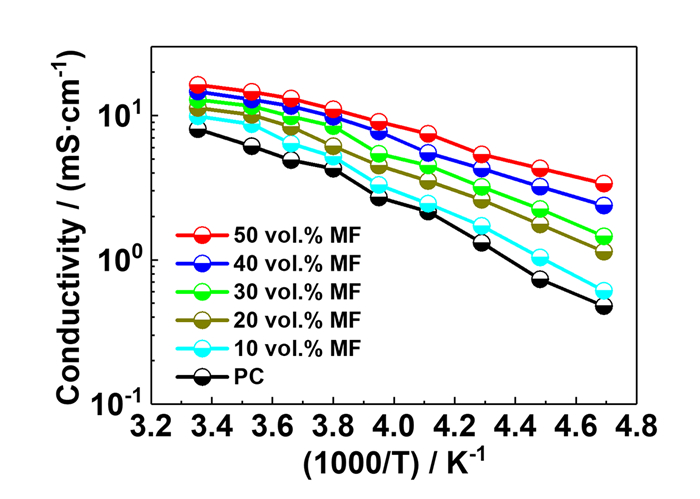

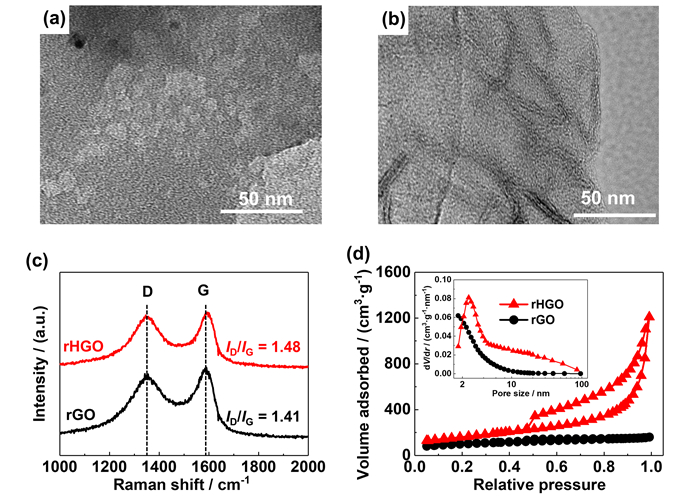

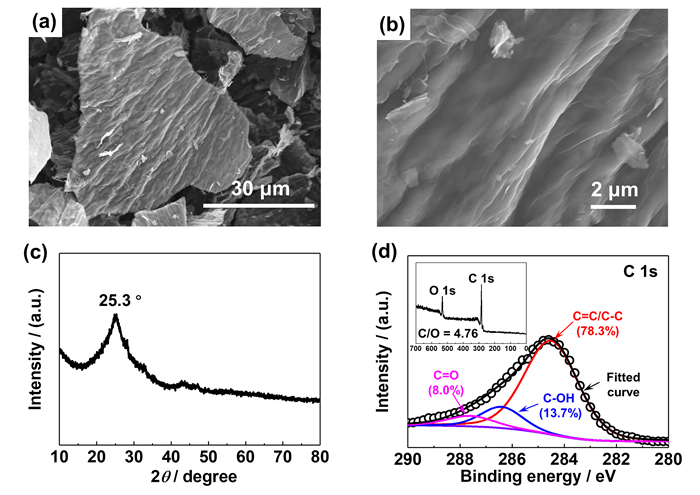

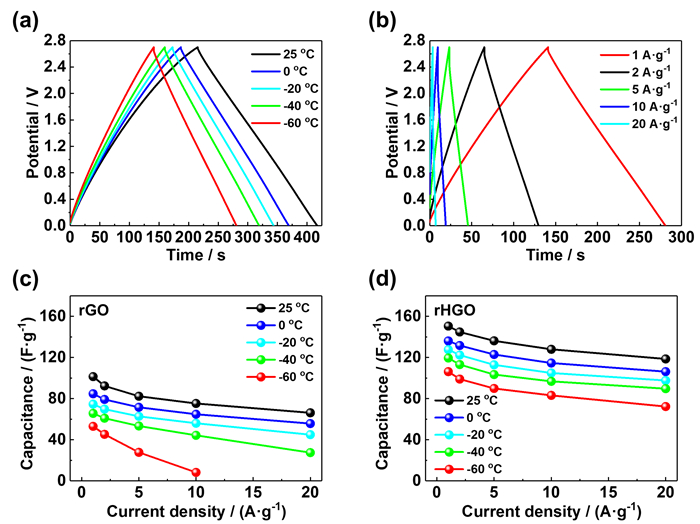

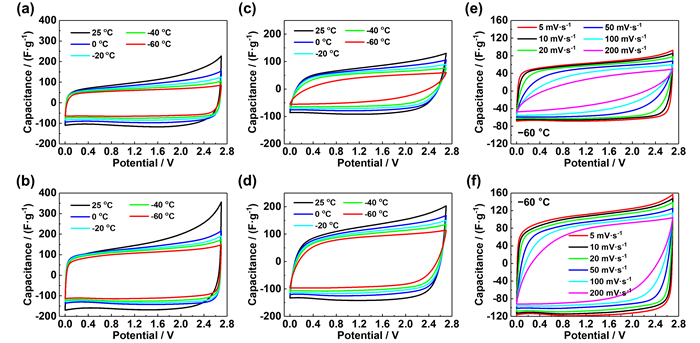

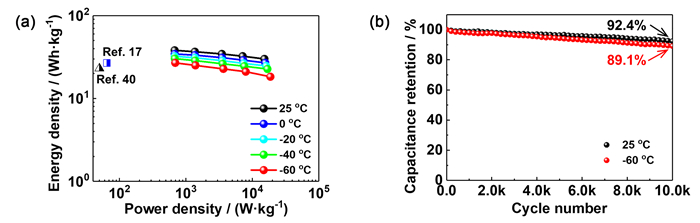

适用于极低温环境的石墨烯超级电容具有广阔的应用前景。然而,由于片层间严重的堆叠团聚,目前石墨烯超级电容的低温储能性能并不理想。本文使用H2O2氧化刻蚀法制备了孔洞石墨烯(rHGO),将传统有机溶剂碳酸丙烯酯(PC)和低凝固点溶剂甲酸甲酯(MF)混合制备了混合溶剂有机电解液,组装获得了能够在-60 ℃极低温环境下稳定工作的超级电容。结果表明,该超级电容在-60 ℃下的比电容为106.2 F·g-1,相对于常温电容(150.5 F·g-1)的性能保持率高达70.6%,显著优于未做处理的石墨烯(52.3%)以及文献中的其他石墨烯材料。得益于孔洞化形貌中丰富的介孔和大孔所形成的离子传输通道和缩短的离子传输路径,孔洞石墨烯内的离子扩散阻抗远小于普通石墨烯,且受温度降低的影响更小。在-60 ℃的极低温条件下,该超级电容表现出26.9 Wh·kg-1的最大能量密度和18.7 kW·kg-1的最大功率密度,优于传统碳材料的低温超级电容性能。-60 ℃时在5 A·g-1电流密度下循环充放电10000次后电容保持率达89.1%,具有良好的低温循环稳定性。
MSC2000:
薄拯, 孔竞, 杨化超, 郑周威, 陈鹏鹏, 严建华, 岑可法. 基于混合溶剂有机电解液的超低温孔洞石墨烯超级电容[J]. 物理化学学报, 2022, 38(4): 2005054.
Zheng Bo, Jing Kong, Huachao Yang, Zhouwei Zheng, Pengpeng Chen, Jianhua Yan, Kefa Cen. Ultra-Low-Temperature Supercapacitor Based on Holey Graphene and Mixed-Solvent Organic Electrolyte[J]. Acta Phys. -Chim. Sin., 2022, 38(4): 2005054.
1 |
Zhang L. L. ; Zhao X. S. Chem. Soc. Rev. 2009, 38, 2520.
doi: 10.1039/B813846J |
2 |
Simon P. ; Gogotsi Y. Nat. Mater. 2008, 7, 845.
doi: 10.1038/nmat2297 |
3 |
Simon P. ; Gogotsi Y. Acc. Chem. Res. 2013, 46, 1094.
doi: 10.1021/ar200306b |
4 |
Huang P. ; Pech D. ; Lin R. ; Mcdonough J. K. ; Brunet M. ; Taberna P. ; Gogotsi Y. ; Simon P. Electrochem. Commun. 2013, 36, 53.
doi: 10.1016/j.elecom.2013.09.003 |
5 |
Li X. ; Wei B. Nano Energy 2013, 2, 159.
doi: 10.1016/j.nanoen.2012.09.008 |
6 |
Brandon E. J. ; West W. C. ; Smart M. C. ; Whitcanack L. D. ; Plett G. A. J. Power Sources 2007, 170, 225.
doi: 10.1016/j.jpowsour.2007.04.001 |
7 |
Shi Z. ; Yu X. ; Wang J. ; Hu H. ; Wu C. Electrochim. Acta 2015, 174, 215.
doi: 10.1016/j.electacta.2015.05.133 |
8 |
Jänes A. ; Lust E. J. Electroanal. Chem. 2006, 588, 285.
doi: 10.1016/j.jelechem.2006.01.003 |
9 |
Cheng F. ; Yu X. ; Wang J. ; Shi Z. ; Wu C. Electrochim. Acta 2016, 200, 106.
doi: 10.1016/j.electacta.2016.03.113 |
10 |
Orita A. ; Kamijima K. ; Yoshida M. J. Power Sources 2010, 195, 7471.
doi: 10.1016/j.jpowsour.2010.05.066 |
11 |
Anouti M. ; Timperman L. Phys. Chem. Chem. Phys. 2013, 15, 6539.
doi: 10.1039/C3CP44680H |
12 |
Ruiz V. ; Huynh T. ; Sivakkumar S. R. ; Pandolfo A. RSC Adv. 2012, 2, 5591.
doi: 10.1039/C2RA20177A |
13 |
Lang J. ; Zhang X. ; Liu L. ; Yang B. ; Yang J. ; Yan X. J. Power Sources 2019, 423, 271.
doi: 10.1016/j.jpowsour.2019.03.096 |
14 |
Kang J. ; Jayaram S. H. ; Rawlins J. ; Wen J. Electrochim. Acta 2014, 144, 200.
doi: 10.1016/j.electacta.2014.07.158 |
15 |
Korenblit Y. ; Kajdos A. ; West W. C. ; Smart M. C. ; Brandon E. J. ; Kvit A. ; Jagiello J. ; Yushin G. Adv. Funct. Mater. 2012, 22, 1655.
doi: 10.1002/adfm.201102573 |
16 |
Xu J. ; Yuan N. ; Razal J. M. ; Zheng Y. ; Zhou X. ; Ding J. ; Cho K. ; Ge S. ; Zhang R. ; Gogotsi Y. ; Baughman R. H. Energy Storage Mater. 2019, 22, 323.
doi: 10.1016/j.ensm.2019.02.016 |
17 |
Ye L. ; Liang Q. ; Huang Z. H. ; Lei Y. ; Zhan C. ; Bai Y. ; Li H. ; Kang F. ; Yang Q. H. J. Mater. Chem. A 2015, 3, 18860.
doi: 10.1039/C5TA04581A |
18 |
Liu C. ; Yu Z. ; Neff D. ; Zhamu A. ; Jang B. Z. Nano Lett. 2010, 10, 4863.
doi: 10.1021/nl102661q |
19 |
Raccichini R. ; Varzi A. ; Passerini S. ; Scrosati B. Nat. Mater. 2015, 14, 271.
doi: 10.1038/nmat4170 |
20 |
Stankovich S. ; Dikin D. A. ; Piner R. D. ; Kohlhaas K. A. ; Kleinhammes A. ; Jia Y. ; Wu Y. ; Nguyen S. T. ; Ruoff R. S. Carbon 2007, 45, 1558.
doi: 10.1016/j.carbon.2007.02.034 |
21 |
Xu Y. ; Lin Z. ; Zhong X. ; Huang X. ; Weiss N. O. ; Huang Y. ; Duan X. Nat. Commun. 2014, 5, 4554.
doi: 10.1038/ncomms5554 |
22 |
Lin Z. ; Taberna P. L. ; Simon P. Electrochim. Acta 2016, 206, 446.
doi: 10.1016/j.electacta.2015.12.097 |
23 |
Kang J. ; Atashin S. ; Jayaram S. H. ; Wen J. Z. Carbon 2017, 111, 338.
doi: 10.1016/j.carbon.2016.10.017 |
24 |
Hummers W. S. ; Offeman R. E. J. Am. Chem. Soc. 1958, 80, 1339.
doi: 10.1021/ja01539a017 |
25 | Du W. S. ; Lü Y. K. ; Cai Z. W. ; Zhang C. Acta Phys. -Chim. Sin. 2017, 33, 1828. |
杜惟实; 吕耀康; 蔡志威; 张诚. 物理化学学报, 2017, 33, 1828.
doi: 10.3866/PKU.WHXB201705089 |
|
26 | Yang K. ; Shuai X. R. ; Yang H. C. ; Yan J. H. ; Cen K. F. Acta Phys. -Chim. Sin. 2019, 35, 755. |
杨康; 帅骁睿; 杨化超; 严建华; 岑可法. 物理化学学报, 2019, 35, 755.
doi: 10.3866/PKU.WHXB201810009 |
|
27 |
Xu Y. ; Chen C. Y. ; Zhao Z. ; Lin Z. ; Lee C. ; Xu X. ; Wang C. ; Huang Y. ; Shakir M. I. ; Duan X. Nano Lett. 2015, 15, 4605.
doi: 10.1021/acs.nanolett.5b01212 |
28 |
Peng L. ; Fang Z. ; Zhu Y. ; Yan C. ; Yu G. Adv. Energy Mater. 2018, 8, 1702179.
doi: 10.1002/aenm.201702179 |
29 |
Thomsen C. ; Reich S. Phys. Rev. Lett. 2000, 85, 5214.
doi: 10.1103/PhysRevLett.85.5214 |
30 | Haynes, W. M. CRC Handbook of Chemistry and Physics. 95th ed.; CRC Press: Boca Raton, 2014. |
31 |
Zhong C. ; Deng Y. ; Hu W. ; Qiao J. ; Zhang L. ; Zhang J. Chem. Soc. Rev. 2015, 44, 7484.
doi: 10.1039/C5CS00303B |
32 |
Muench S. ; Wild A. ; Friebe C. ; Häupler B. ; Janoschka T. ; Schubert U. S. Chem. Rev. 2016, 116, 9438.
doi: 10.1021/acs.chemrev.6b00070 |
33 |
Izadi-Najafabadi A. ; Yamada T. ; Futaba D. N. ; Hatori H. ; Iijima S. ; Hata K. Electrochem. Commun. 2010, 12, 1678.
doi: 10.1016/j.elecom.2010.09.020 |
34 |
Tsai W. Y. ; Lin R. ; Murali S. ; Li ; Zhang L. ; McDonough J. K. ; Ruoff R. S. ; Taberna P. L. ; Gogotsi Y. ; Simon P. Nano Energy 2013, 2, 403.
doi: 10.1016/j.nanoen.2012.11.006 |
35 |
Vellacheri R. ; Al-Haddad A. ; Zhao H. ; Wang W. ; Wang C. ; Lei Y. Nano Energy 2014, 8, 231.
doi: 10.1016/j.nanoen.2014.06.015 |
36 |
Zhang S. ; Pan N. Adv. Energy Mater. 2015, 5, 1401401.
doi: 10.1002/aenm.201401401 |
37 |
Mathis T. S. ; Kurra N. ; Wang X. ; Pinto D. ; Simon P. ; Gogotsi Y. Adv. Energy Mater. 2019, 9, 1902007.
doi: 10.1002/aenm.201902007 |
38 |
Bo Z. ; Zhu W. ; Ma W. ; Wen Z. ; Shuai X. ; Chen J. ; Yan J. ; Wang Z. ; Cen K. ; Feng X. Adv. Mater. 2013, 25, 5799.
doi: 10.1002/adma.201301794 |
39 |
Chen L. ; Li H. ; Yoshitake H. ; Qi L. ; Gu N. ; Wang H. Electrochim. Acta 2015, 157, 333.
doi: 10.1016/j.electacta.2014.09.161 |
40 |
Hung K. ; Masarapu C. ; Ko T. ; Wei B. J. Power Sources 2009, 193, 944.
doi: 10.1016/j.jpowsour.2009.01.083 |
[1] | 莫英, 肖逵逵, 吴剑芳, 刘辉, 胡爱平, 高鹏, 刘继磊. 锂离子电池隔膜的功能化改性及表征技术[J]. 物理化学学报, 2022, 38(6): 2107030 -0 . |
[2] | 姜美慧, 盛利志, 王超, 江丽丽, 范壮军. 超级电容器用石墨烯薄膜:制备、基元结构及表面调控[J]. 物理化学学报, 2022, 38(2): 2012085 -0 . |
[3] | 李慧, 刘双宇, 袁天赐, 王博, 盛鹏, 徐丽, 赵广耀, 白会涛, 陈新, 陈重学, 曹余良. NaOH浓度对Na0.44MnO2储钠性能的影响[J]. 物理化学学报, 2021, 37(3): 1907049 -0 . |
[4] | 王玖,吴南石,刘涛,曹少文,余家国. 用于超级电容器的锰钴氧化物/碳纤维材料[J]. 物理化学学报, 2020, 36(7): 1907072 -0 . |
[5] | 佟永丽, 戴美珍, 邢磊, 刘恒岐, 孙婉婷, 武祥. 基于NiCo2O4纳米片电极的非对称混合电容器[J]. 物理化学学报, 2020, 36(7): 1903046 -0 . |
[6] | 曹鑫鑫,周江,潘安强,梁叔全. 钠离子电池磷酸盐正极材料研究进展[J]. 物理化学学报, 2020, 36(5): 1905018 -0 . |
[7] | 郭楠楠,张苏,王鲁香,贾殿赠. 植物基多孔炭材料在超级电容器中的应用[J]. 物理化学学报, 2020, 36(2): 1903055 -0 . |
[8] | 康丽萍,张改妮,白云龙,王焕京,雷志斌,刘宗怀. 二维纳米片层孔洞化策略及组装材料在超级电容器中的应用[J]. 物理化学学报, 2020, 36(2): 1905032 -0 . |
[9] | 朱家瑶, 董玥, 张苏, 范壮军. 炭-/石墨烯量子点在超级电容器中的应用[J]. 物理化学学报, 2020, 36(2): 1903052 -0 . |
[10] | 王易,霍旺晨,袁小亚,张育新. 二氧化锰与二维材料复合应用于超级电容器[J]. 物理化学学报, 2020, 36(2): 1904007 -0 . |
[11] | 魏风,毕宏晖,焦帅,何孝军. 超级电容器用相互连接的类石墨烯纳米片[J]. 物理化学学报, 2020, 36(2): 1903043 -0 . |
[12] | 田地,卢晓峰,李闱墨,李悦,王策. 静电纺纳米纤维基超级电容器无粘合剂电极材料的研究进展[J]. 物理化学学报, 2020, 36(2): 1904056 -0 . |
[13] | 杨康,帅骁睿,杨化超,严建华,岑可法. 基于室温离子液体的活化石墨烯粉末超级电容储能性能[J]. 物理化学学报, 2019, 35(7): 755 -765 . |
[14] | 杨化超,薄拯,帅骁睿,严建华,岑可法. 润湿特性对超级电容器储能动力学的影响机理[J]. 物理化学学报, 2019, 35(2): 200 -207 . |
[15] | Rahim Shah,Naveed Alam,Amir A.Razzaq,杨成,陈宇杰,胡加鹏,赵晓辉,彭扬,邓昭. 粘结剂对形貌各异的石墨负极电化学性能的影响[J]. 物理化学学报, 2019, 35(12): 1382 -1390 . |
|
