物理化学学报 >> 2021, Vol. 37 >> Issue (4): 2008048.doi: 10.3866/PKU.WHXB202008048
所属专题: 金属卤化物钙钛矿光电材料和器件
尹媛1,2,*(), 郭振东2, 陈高远2, 张慧峰2, 尹万健2,*(
)
收稿日期:
2020-08-17
录用日期:
2020-09-09
发布日期:
2020-09-14
通讯作者:
尹媛,尹万健
E-mail:yinyuan8008@126.com;wjyin@suda.edu.cn
作者简介:
Yuan Yin received her BS (2011) and PhD degrees in department of applied physics from Baoji University of Arts and Sciences and Xi'an Jiaotong University. She now works at College of Physics and Optoelectronic Technology in Baoji University of Arts and Sciences. Her research focuses on computational study of solar energy materials and defect physics in semiconductors基金资助:
Yuan Yin1,2,*(), Zhendong Guo2, Gaoyuan Chen2, Huifeng Zhang2, Wan-Jian Yin2,*(
)
Received:
2020-08-17
Accepted:
2020-09-09
Published:
2020-09-14
Contact:
Yuan Yin,Wan-Jian Yin
E-mail:yinyuan8008@126.com;wjyin@suda.edu.cn
About author:
Email: wjyin@suda.edu.cn (W.Y.)Supported by:

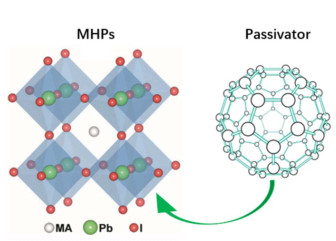

摘要:
缺陷在钙钛矿太阳能电池的快速发展中起着至关重要的作用。缺陷容忍性,即金属卤化钙钛矿的主导缺陷是浅能级缺陷,它们不会成为强非辐射复合中心,这被认为是金属卤化钙钛矿的独特特性,是其具有高光电转换效率的主要原因。然而,要进一步提高金属卤化钙钛矿的光电转换效率,就需要消除一些可作为非辐射复合中心并严重影响器件性能的少量深能级缺陷,包括点缺陷、晶界、表面和界面等。本文综述了缺陷容忍的研究进展,包括软声子模式和极化子效应。此外,还总结了缺陷钝化的策略,包括通过阳离子或阴离子来钝化离子键,以及通过路易斯酸或路易斯碱来钝化配位键等。
MSC2000:
尹媛, 郭振东, 陈高远, 张慧峰, 尹万健. 卤化钙钛矿太阳能电池的缺陷容忍及缺陷钝化研究进展[J]. 物理化学学报, 2021, 37(4): 2008048.
Yuan Yin, Zhendong Guo, Gaoyuan Chen, Huifeng Zhang, Wan-Jian Yin. Recent Progress in Defect Tolerance and Defect Passivation in Halide Perovskite Solar Cells[J]. Acta Phys. -Chim. Sin., 2021, 37(4): 2008048.
Fig 4
(a) Stabilized PCE and current density as a function of time; Pb dimer of VI- (b) and I trimer of IMA0 (c); schematic illustration of nondimer (d) and dimer (e) structure for VI; (f) the formation mechanism of defect levels for DX center in MAPbI3; (g) schematic illustration of GBs passivation for enhanced moisture tolerance. Reprinted with permission from Ref. 50 for (a), Ref. 51 for (b, c), Ref. 52 for (d-f), and Ref. 53 for (g). "
Fig 5
J-V curves (a) of PSCs based on doped with LiI, NaI, KI, RbI and CsI; PLQEs (b) of KI passivated PSCs with the increasing fraction of K+; (c) schematic of VI control in case of excess I; (d) schematic of AVA passivation at termination of MAPbI3. Reprinted with permission from Ref. 56 for (a), Ref. 59 for (b, c), and Ref. 82 for (d). "
Table 1
Summarization of defect passivation by ionic bonding and coordinate bonding for PSCs: passivators, structures, perovskite materials, passivation functional groups, target defects, and device parameters without (C) and with passivation (P)."
Passivators | Structures | Perovskite materials | Passivation functional groups | Target defects | VOC | JSC | FF | PCE | Ref. |
Sodium chloride | NaCl | MAPbI3 | Na+ | Anionic defects | 23.5/24.4 | 1.05/1.06 | 0.76/0.78 | 18.8/20.2 | |
Potassium iodide | KI | Cs0.06FA0.79MA0.15Pb(I0.85Br0.15)3 | K+ | Anionic defects | 22.6/23.2 | 1.05/1.17 | 0.73/0.79 | 17.3/21.5 | |
PEAI | ![]() | MAPbI3 | PEA+ | Anionic defects | 19.8/18.6 | 0.99/1.08 | 0.70/0.73 | 13.6/14.9 | |
BAI | ![]() | MAPbI3 | Ammonium | Anionic defects | 22.2/22.59 | 1.08/1.09 | 0.74/0.77 | 17.8/18.9 | |
Octylammonium iodide | ![]() | MAPbI3 | Ammonium | Anionic defects | 21.8/22.6 | 1.06/1.11 | 0.79/0.82 | 18.4/20.6 | |
Phenyl-C61-butyric acid methyl ester | ![]() | MAPbI3 | Fullerene | PbI3- or VI- | 12.7/20.3 | 0.98/0.98 | 0.59/0.75 | 7.3/14.9 | |
C60 | ![]() | MAPbI3 | Fullerene | PbI3- or VI- | 18.4/19.6 | 1.04/1.07 | 0.72/0.69 | 13.6/14.5 | |
Thiophene | ![]() | MAPbI3-xClx | Thiophene group | Pb2+ | 20.7/21.3 | 0.95/1.02 | 0.68/0.68 | 12.1/14.3 | |
Pyridine | ![]() | MAPbI3-xClx | Pyridine group | Pb2+ | 20.7/24.1 | 0.95/1.05 | 0.68/0.72 | 12.1/15.5 |
Fig 6
(a) Selective interactions between Lewis functional groups and perovskite; (b) interaction between PCBM and perovskite ions; (c) selective of pyridine and thiophene passivating undercoordinated Pb2+; (d) charge density of bulk, Cl- doped and surface passivation in MAPbI3. Reprinted with permission from Ref. 84 for (a-c), and Ref. 85 for (d). "
1 |
Weber D. Z. Naturforsch. B 1978, 33b, 1443.
doi: 10.1515/znb-1978-0809 |
2 |
Kojima A. ; Teshima K. ; Shirai Y. ; Miyasaka T. J. Am. Chem. Soc. 2009, 131, 6050.
doi: 10.1021/ja809598r |
3 | www.nrel.gov/pv/assets/pdfs/. (accessed 2019 |
4 |
Li X. ; Bi D. ; Yi C. ; Decoppet J. D. ; Luo J. ; Zakeeruddin S. M. ; Hagfeldt A. ; Grätzel M. Science 2016, 353, 58.
doi: 10.1126/science.aaf8060 |
5 |
Dong Q. ; Fang Y. ; Shao Y. ; Mulligan P. ; Qiu J. ; Cao L. ; Huang J. Science 2015, 347, 967.
doi: 10.1126/science.aaa5760 |
6 |
Kulkarni A. ; Jena A. K. ; Chen H. W. ; Sanehira Y. ; Ikegami M. ; Miyasaka T. Solar Energy 2019, 136, 379.
doi: 10.1016/j.solener.2016.07.019 |
7 |
Lim J. ; Hörantner M. T. ; Sakai N. ; Ball J. M. ; Mahesh S. ; Noel N. K. ; Lin Y. H. ; McMeekin D. P. ; Johnston M. B. ; Wenger B. ; Snaith H. J. Energy Environ. Sci. 2019, 12, 169.
doi: 10.1039/c8ee03395a |
8 |
Herz L. M. ACS Energy Lett. 2017, 2, 1539.
doi: 10.1021/acsenergylett.7b00276 |
9 |
Wang T. ; Daiber B. ; Frost J. M. ; Mann S. A. ; Garnett E. C. ; Walsh A. ; Ehrler B. Energy Environ. Sci. 2017, 10, 509.
doi: 10.1039/C6EE03474H |
10 |
Bi D. ; Tress W. ; Dar M. I. ; Gao P. ; Hagfeldt A. Sci. Adv. 2016, 2, e1501170.
doi: 10.1126/sciadv.1501170 |
11 |
Yin W. J. ; Shi T. ; Yan Y. Appl. Phys. Lett. 2014, 104, 063903.
doi: 10.1063/1.4864778 |
12 |
Li Z. ; Klein T. R. ; Kim D. H. ; Yang M. ; Berry J. J. ; van Hest M. F. A. M. ; Zhu K. Nat. Rev. Mater. 2018, 3, 18017.
doi: 10.1038/natrevmats.2018.17 |
13 |
Rong Y. ; Hu Y. ; Mei A. ; Tan H. ; Saidaminov M. I. ; Seok S. I. ; McGehee M. D. ; Sargent E. H. ; Han H. Science 2018, 361, eaat8235.
doi: 10.1126/science.aat8235 |
14 |
Li Z. ; Zhao Y. ; Xi W. ; Sun Y. ; Zhao Z. ; Li Y. ; Zhou H. ; Qi C. Joule 2018, 2, 1559.
doi: 10.1016/j.joule.2018.05.001 |
15 |
Seok S. I. ; Grätzel M. ; Park N. G. Small 2018, 14, 1704177.
doi: 10.1002/smll.201704177 |
16 |
Pazos Outón L. M. ; Xiao T. P. ; Yablonovitch E. J. Phys. Chem. Lett. 2018, 9, 1703.
doi: 10.1021/acs.jpclett.7b03054 |
17 |
Albrecht S. ; Michael S. ; Correa B. J. P. ; Felix L. ; Lukas K. ; Mathias M. ; Ludmilla S. ; Antonio A. ; Jorg R. ; Lars K. ; et al Energy Environ. Sci. 2016, 9, 81.
doi: 10.1039/c5ee02965a |
18 |
Jérémie W. ; Arnaud W. ; Esteban R. ; Soo-Jin M. ; Davide S. ; Michael R. ; Robby P. ; Rolf B. ; Xavier N. ; De W.S. ; et al Appl. Phys. Lett. 2016, 109, 233902.
doi: 10.1063/1.4971361 |
19 |
Sahli F. ; Werner J. ; Kamino B. A. ; Braeuninger M. ; Monnard R. ; Paviet-Salomon B. ; Barraud L. ; Ding L. ; Leon J. J. D. ; Sacchetto D. Nat. Mater. 2018, 17, 820.
doi: 10.1038/s41563-018-0115-4 |
20 |
Tress W. ; Marinova N. ; Inganas O. ; Nazeeruddin M. K. ; Zakeeruddin S. M. ; Grätzel M. Adv. Energy Mater. 2015, 5, 1400812.
doi: 10.1002/aenm.201400812 |
21 |
Agiorgousis M. L. ; Sun Y. Y. ; Zeng H. ; Zhang S. J. Am. Chem. Soc. 2014, 136, 14570.
doi: 10.1021/ja5079305 |
22 |
Kim J. ; Lee S. H. ; Lee J. H. ; Hong K. H. J. Phys. Chem. Lett. 2014, 5, 1312.
doi: 10.1021/jz500370k |
23 |
Agiorgousis M. L. ; Sun Y. ; Zeng H. ; Zhang S. J. Am. Chem. Soc. 2014, 136, 14570.
doi: 10.1021/ja5079305 |
24 |
Walsh A. ; Scanlon D. O. ; Chen S. ; Gong X. G. ; Wei S. H. Angew. Chem. Int. Ed. 2015, 54, 1791.
doi: 10.1002/anie.201409740 |
25 |
Eames C. ; Frost J. M. ; Barnes P. R. F. ; Regan B. C. O. ; Walsh A. ; Islam M. S. Nat. Commun. 2015, 6, 7497.
doi: 10.1038/ncomms8497 |
26 |
Buin A. ; Pietsch P. ; Xu J. ; Voznyy O. ; Ip A. H. ; Comin R. ; Sargent E. H. Nano Lett. 2014, 14, 6281.
doi: 10.1021/nl502612m |
27 |
Xu J. ; Buin A. ; Ip A. H. ; Li W. ; Voznyy O. ; Comin R. ; Yuan M. ; Jeon S. ; Ning Z. ; McDowell J.J. ; et al Nat. Commun. 2015, 6, 7081.
doi: 10.1038/ncomms8081 |
28 |
Buin A. ; Comin R. ; Xu J. ; Ip A. H. ; Sargent E. H. Chem. Mater. 2015, 27, 4405.
doi: 10.1038/ncomms8081 |
29 |
Steirer K. X. ; Schulz P. ; Teeter G. ; Stevanovic V. ; Yang M. ; Zhu K. ; Berry J. J. ACS Energy Lett. 2016, 1, 360.
doi: 10.1021/acsenergylett.6b00196 |
30 |
Domanski K. ; Correa-Baena J. P. ; Mine N. ; Nazeeruddin M. K. ; Abate A. ; Saliba M. ; Tress W. ; Hagfeldt A. ; Grätzel M. ACS Nano 2016, 10, 6306.
doi: 10.1021/acsnano.6b02613 |
31 |
Wu X. ; Trinh M. T. ; Niesner D. ; Zhu H. ; Norman Z. ; Owen J. S. ; Yaffe O. ; Kudisch B. J. ; Zhu X. Y. J. Am. Chem. Soc. 2015, 137, 2089.
doi: 10.1021/ja512833n |
32 |
Long R. ; Liu J. ; Prezhdo O. V. J. Am. Chem. Soc. 2016, 138, 3884.
doi: 10.1021/jacs.6b00645 |
33 |
Tress W. ; Marinova N. ; Moehl T. ; Zakeeruddin S. M. ; Nazeeruddin M. K. ; Grätzel M. Energy Environ. Sci. 2015, 8, 995.
doi: 10.1039/c4ee03664f |
34 |
Chen B. ; Yang M. ; Priya S. ; Zhu K. J. Phys. Chem. Lett. 2016, 7, 905.
doi: 10.1021/acs.jpclett.6b00215 |
35 |
Azpiroz J. M. ; Mosconi E. ; Bisquert J. ; Angelis F. D. Energy Environ. Sci. 2015, 8, 2118.
doi: 10.1039/c5ee01265a |
36 |
Yuan Y. ; Huang J. Acc. Chem. Res. 2016, 49, 286.
doi: 10.1021/acs.accounts.5b00420 |
37 |
Stranks S. D. ACS Energy Lett. 2017, 2, 1515.
doi: 10.17863/CAM.12818 |
38 |
Du M. H. J. Mater. Chem. A 2014, 2, 9091.
doi: 10.1039/c4ta01198h |
39 |
Brandt R. E. ; Stevanovic V. ; Ginley D. S. ; Buonassisi T. Mrs Commun. 2015, 5, 265.
doi: 10.1557/mrc.2015.26 |
40 |
Walsh A. ; Zunger A. Nat. Mater. 2017, 16, 964.
doi: 10.1038/nmat4973 |
41 |
Chu W. ; Zheng Q. ; Prezhdo O. V. ; Zhao J. ; Saidi W. A. Sci. Adv. 2020, 6, eaaw7453.
doi: 10.1126/sciadv.aaw7453 |
42 | Kim, S.; Walsh, A. Comment on "Low-frequency lattice phonons in halide perovskites explain high defect tolerance toward electron-hole recombination", arXiv: 2003.05394vl[cond-mat.mtrl-sci] 11 Mar 2020. |
43 |
Miyata K. ; Meggiolaro D. ; Trinh M. T. ; Joshi P. P. ; Mosconi E. ; Jones S. C. ; Angelis F. D. ; Zhu X. Y. Sci. Adv. 2017, 3, e1701217.
doi: 10.1126/sciadv.1701217 |
44 |
Neukirch A. J. ; Nie W. ; Blancon J. C. ; Appavoo K. ; Tsai H. ; Sfeir M. Y. ; Katan C. ; Pedesseau L. ; Even J. ; Crochet J.J. ; et al Nano Lett. 2016, 16, 3809.
doi: 10.1021/acs.nanolett.6b01218 |
45 |
Ambrosio F. ; Wiktor J. ; Angelis F. D. ; Pasquarello A. Energy Environ. Sci. 2018, 11, 101.
doi: 10.1039/c7ee01981e |
46 |
Green M. A. ; Ho-Baillie A. ; Snaith H. J. Nature Photon. 2014, 8, 506.
doi: 10.1038/nphoton.2014.134 |
47 |
Wang R. ; Xue J. J. ; Wang K. L. ; Wang Z. K. ; Luo Y. Q. ; Fenning D. ; Xu G. W. ; Nuryyeva S. ; Huang T. Y. ; Zhao Y.P. ; et al Science 2019, 366, 1509.
doi: 10.1126/science.aay9698 |
48 |
Chen B. ; Rudd P. N. ; Yang S. ; Yuan Y. ; Huang J. Chem. Soc. Rev. 2019, 48, 3842.
doi: 10.1039/C8CS00853A |
49 |
Wu W. Q. ; Yang Z. ; Rudd P.N. ; Shao Y. ; Dai X. ; Wei H. ; Zhao J. ; Fang Y. ; Wang Q. ; Liu Y. ; et al Sci. Adv. 2019, 5, eaav8925.
doi: 10.1126/sciadv.aav8925 |
50 |
Guo P. ; Ye Q. ; Yang X. ; Zhang J. ; Xu F. ; Shchukin D. ; Wei B. ; Wang H. J. Mater. Chem. A 2019, 7, 2497.
doi: 10.1039/C8TA11524A |
51 |
Li J. L. ; Yang J. ; Wu T. ; Wei S. H. J. Mater. Chem. C 2019, 7, 4230.
doi: 10.1039/C8TC06222F |
52 |
Klug M. T. ; Osherov A. ; Haghighirad A. A. ; Stranks S. D. ; Brown P. R. ; Bai S. ; Wang J. T. W. ; Dang X. ; Bulovic V. Energy Environ. Sci. 2017, 10, 236.
doi: 10.1039/c6ee03201j |
53 |
Ming W. ; Yang D. ; Li T. ; Zhang L. ; Du M. H. Adv. Sci. 2017, 5, 1700662.
doi: 10.1002/advs.201700662 |
54 |
Wang J. ; Li W. ; Yin W. J. Adv. Mater. 2020, 32, 1906115.
doi: 10.1002/adma.201906115 |
55 |
Wang R. ; Xue J. ; Wang K. L. ; Wang Z. K. ; Yang Y. Science 2019, 366, 1509.
doi: 10.1126/science.aay9698 |
56 |
Ni Z. Y. ; Bao C. X. ; Liu Y. ; Jiang Q. ; Wu W. Q. ; Chen S. S. ; Dai X. Z. ; Chen B. ; Hartweg B. ; Yu Z. S. ; Holman Z. ; Huang J. S. Science 2020, 367, 1352.
doi: 10.1126/science.aba0893 |
57 |
Son D. ; Kim S. ; Seo J. ; Lee S. ; Shin H. ; Lee D. ; Park N. J. Am. Chem. Soc. 2018, 140, 1358.
doi: 10.1021/jacs.7b10430 |
58 |
Lin Y. ; Chen B. ; Fang Y. ; Zhao J. ; Bao C. ; Yu Z. ; Deng Y. ; Rudd P. N. ; Yan Y. ; Yuan Y. Nat. Commun. 2018, 9, 4981.
doi: 10.1038/s41467-018-07438-w |
59 |
Birkhold S. T. ; Precht J. T. ; Liu H. ; Giridharagopal R. ; Eperon G. E. ; Schmidt-Mende L. ; Li X. ; Ginger D. S. Acs Energy Lett. 2018, 3, 1279.
doi: 10.1021/acsenergylett.8b00505 |
60 |
Gao F. ; Zhao Y. ; Zhang X. W. ; You J. B. Adv. Energy Mater. 2019, 1902650.
doi: 10.1002/aenm.201902650 |
61 |
Abdi-Jalebi M. ; Andaji-Garmaroudi Z. ; Cacovich S. ; Stavrakas C. ; Philippe B. ; Richter J. M. ; Alsari M. ; Booker E. P. ; Hutter E. M. ; Pearson A. J. Nature 2018, 555, 497.
doi: 10.1038/nature25989 |
62 |
Bi C. ; Zheng X. ; Chen B. ; Wei H. ; Huang J. ACS Energy Lett. 2017, 2, 1400.
doi: 10.1021/acsenergylett.7b00356 |
63 | Jung, M.; Shin, T. J.; Seo, J.; Kim, G.; Seok, S. I. Energy Environ. Sci. 2018, 11, 2188. doi: 10.1039.C8EE00995C |
64 |
Fu Y. ; Wu T. ; Wang J. ; Zhai J. ; Shearer M. J. ; Zhao Y. ; Hamers R. J. ; Kan E. ; Deng K. ; Zhu X. Y. ; Jin S. Nano Lett. 2017, 17, 4405.
doi: 10.1021/acs.nanolett.7b01500 |
65 |
Son D. Y. ; Lee J. W. ; Choi Y. J. ; Jang I. H. ; Lee S. ; Yoo P. J. ; Shin H. ; Ahn N. ; Choi M. ; Kim D. ; Park N. G. Nat. Energy 2016, 1, 16081.
doi: 10.1080/01411599908224497 |
66 |
Shao Y. ; Xiao Z. ; Bi C. ; Yuan Y. ; Huang J. Nat. Commun. 2014, 5, 5784.
doi: 10.1038/ncomms6784 |
67 |
Aberle A. G. Sol. Energy Mater. Sol. Cells 2001, 65, 239.
doi: 10.1016/S0927-0248(00)00099-4 |
68 |
Grancini G. ; Roldán-Carmona C. ; Zimmermann I. ; Mosconi E. ; Lee X. ; Martineau D. ; Narbey S. ; Oswald F. ; De Angelis F. ; Grätzel M. Nat. Commun. 2017, 8, 15684.
doi: 10.1038/ncomms15684 |
69 | Lee D. S. ; Yun J. S. ; Kim J. ; Soufiani A. M. ; Chen S. ; Cho Y. ; Deng X. ; Seidel J. ; Lim S. ; Huang S. ACS Energy Lett. 2018, 3, 647. |
70 |
Wang Z. ; Lin Q. ; Chmiel F. P. ; Sakai N. ; Herz L. M. ; Snaith H. J. Nat. Energy 2017, 6, 17135.
doi: 10.1038/nenergy.2017.135 |
71 |
Lin Y. ; Bai Y. ; Fang Y. ; Chen Z. ; Yang S. ; Zheng X. ; Tang S. ; Liu Y. ; Zhao J. ; Hwang I. J. Phys. Chem. Lett. 2018, 9, 654.
doi: 10.1021/acs.jpclett.7b02679 |
72 |
Jokar E. ; Chien C. H. ; Fathi A. ; Rameez M. ; Chang Y. H. ; Diau E. W. G. Energy Environ. Sci. 2018, 11, 2353.
doi: 10.1039/C8EE00956B |
73 |
Jiang Q. ; Zhao Y. ; Zhang X. ; Yang X. ; Chen Y. ; Chu Z. ; Ye Q. ; Li X. ; Yin Z. ; You J. Nat. Photonics 2019, 13, 460.
doi: 10.1038/s41566-019-0398-2 |
74 |
Lee M. M. ; Teuscher J. ; Miyasaka T. ; Murakami T. N. ; Snaith H. J. Science 2012, 338, 643.
doi: 10.1126/science.1228604 |
75 |
Li Q. ; Zhao Y. ; Fu R. ; Zhou W. ; Zhao Y. ; Liu X. ; Yu D. ; Zhao Q. Adv. Mater. 2018, 30, 1803095.
doi: 10.1002/adma.201803095 |
76 |
Xie F. ; Chen C. C. ; Wu Y. ; Li X. ; Cai M. ; Liu X. ; Yang X. ; Han L. Energy Environ. Sci. 2017, 10, 1942.
doi: 10.1039/C7EE01675A |
77 |
Uribe J. I. ; Ciro J. ; Montoya J. F. ; Osorio J. ; Jaramillo F. ACS Appl. Energy Mater. 2018, 1, 1047.
doi: 10.1021/acsaem.7b00194 |
78 |
Chen B. ; Yu Z. ; Liu K. ; Zheng X. ; Liu Y. ; Shi J. ; Spronk D. ; Rudd P. N. ; Holman Z. ; Huang J. Joule 2019, 3, 177.
doi: 10.1016/j.joule.2018.10.003 |
79 |
Chen Q. ; Zhou H. ; Fang Y. ; Stieg A. Z. ; Song T. B. ; Wang H. H. ; Xu X. ; Liu Y. ; Lu S. ; You J. Nat. Commun. 2015, 6, 7269.
doi: 10.1038/ncomms8269 |
80 |
Nan G. J. ; Zhang X. ; Abdi-Jalebi M. ; Andaji-Garmaroudi Z. ; Stranks S. D. ; Lu G. D. Beljonne. Adv. Energy Mater. 2018, 8, 1702754.
doi: 10.1002/aenm.201702754 |
81 |
Li N. ; Tao S. ; Chen Y. ; Niu X. ; Zhou H. Nat. Energy 2019, 4, 408.
doi: 10.1038/s41560-019-0382-6 |
82 |
Li X. ; Chen C. C. ; Cai M. ; Hua X. ; Xie F. ; Liu X. ; Hua J. ; Long Y. T. ; Tian H. ; Han L. Adv. Energy Mater. 2018, 8, 18007151.
doi: 10.1002/aenm.201800715 |
83 |
Yang S. ; Dai J. ; Yu Z. H. ; Shao Y. C. ; Xun Z. J. Am. Chem. Soc. 2019, 141, 5781.
doi: 10.1021/jacs.8b13091 |
84 |
Yin W. J. ; Wu Y. ; Wei S. H. ; Noufi R. ; Yan Y. Adv. Energy Mater. 2014, 4, 1.
doi: 10.1002/aenm.201300712 |
85 |
Ke W. ; Xiao C. ; Wang C. ; Saparov B. ; Duan H. S. ; Zhao D. ; Xiao Z. ; Schulz P. ; Harvey S.P. ; Liao W. ; et al Adv. Mater. 2016, 28, 5214.
doi: 10.1002/adma.201600594 |
86 |
Xu J. ; Buin A. ; Ip A. H. ; Li W. ; Voznyy O. ; Comin R. ; Yuan M. ; Jeon S. ; Ning Z. ; McDowell J.J. ; et al Nat. Commun. 2015, 6, 7081.
doi: 10.1038/ncomms8081 |
87 |
Noel N. K. ; Abate A. ; Stranks S. D. ; Parrott E. S. ; Burlakov V. M. ; Goriely A. ; Snaith H. J. ACS Nano 2014, 8, 9815.
doi: 10.1021/nn5036 |
88 | Huang Y. ; Sun Q. D. ; Xu W. ; He Y. ; Yin W. J. Acta Phys. -Chim. Sin. 2017, 33, 1730. |
黄杨; 孙庆德; 徐文; 何垚; 尹万健. 物理化学学报, 2017, 33, 1730.
doi: 10.3866/PKU.WHXB201705042 |
[1] | 李艳, 胡星盛, 黄静伟, 王磊, 佘厚德, 王其召. 铁基多相助催化剂光电化学水氧化研究进展[J]. 物理化学学报, 2021, 37(8): 2009022 -0 . |
[2] | 王则鉴, 洪佳佳, Ng Sue-Faye, 刘雯, 黄俊杰, 陈鹏飞, Ong Wee-Jun. 氧化物钙钛矿的光催化研究进展:CO2还原、水裂解、固氮[J]. 物理化学学报, 2021, 37(6): 2011033 -0 . |
[3] | 郑超, 刘阿强, 毕成浩, 田建军. SCN掺杂提高CsPbI3胶体量子点的稳定性和光探测性能[J]. 物理化学学报, 2021, 37(4): 2007084 -0 . |
[4] | 臧子豪, 李晗升, 姜显园, 宁志军. 锡钙钛矿太阳能电池的进展与展望[J]. 物理化学学报, 2021, 37(4): 2007090 -0 . |
[5] | 吕培梁, 高彩芸, 孙秀红, 孙明亮, 邵志鹏, 逄淑平. 基于易升华添加剂辅助合成纯相富铯CH(NH2)2)xCs1−xPbI3钙钛矿[J]. 物理化学学报, 2021, 37(4): 2009036 -0 . |
[6] | 周文韬, 陈怡华, 周欢萍. 提升基于钙钛矿的叠层太阳能电池稳定性的策略[J]. 物理化学学报, 2021, 37(4): 2009044 -0 . |
[7] | 宋沛泉, 谢立强, 沈莉娜, 刘凯凯, 梁玉明, 林克斌, 卢建勋, 田成波, 魏展画. 电泳法制备的致密氧化锡薄膜及其在高稳定性钙钛矿太阳能电池中的应用[J]. 物理化学学报, 2021, 37(4): 2004038 -0 . |
[8] | 李亚文, 那广仁, 罗树林, 贺欣, 张立军. 全无机卤化铅钙钛矿的结构、热力学稳定性和电子性质[J]. 物理化学学报, 2021, 37(4): 2007015 -0 . |
[9] | 邹广锐兴, 陈梓铭, 黎振超, 叶轩立. 蓝光钙钛矿发光二极管:机遇与挑战[J]. 物理化学学报, 2021, 37(4): 2009002 -0 . |
[10] | 吴炯桦, 李一明, 石将建, 吴会觉, 罗艳红, 李冬梅, 孟庆波. 两步互扩散法制备高性能CsPbCl3薄膜紫外光电探测器[J]. 物理化学学报, 2021, 37(4): 2004041 -0 . |
[11] | 李淏淼, 董化, 李璟睿, 吴朝新. 锡基钙钛矿太阳能电池研究进展[J]. 物理化学学报, 2021, 37(4): 2007006 -0 . |
[12] | 王甜, 张太阳, 陈悦天, 赵一新. ALD-Al2O3涂层保护的高抗湿5-氨基戊酸铰链甲胺铅溴钙钛矿薄膜[J]. 物理化学学报, 2021, 37(4): 2007021 -0 . |
[13] | 许桂英, 薛荣明, 张默瑶, 李耀文, 李永舫. 基于吡嗪空穴传输层的合成及在p -i-n型钙钛矿太阳能电池中的应用[J]. 物理化学学报, 2021, 37(4): 2008050 -0 . |
[14] | 纪军, 刘新, 黄浩, 蒋皓然, 段明君, 刘本玉, 崔鹏, 李英峰, 李美成. 钙钛矿同质结太阳电池研究进展[J]. 物理化学学报, 2021, 37(4): 2008095 -0 . |
[15] | 王嘉鑫, 沈威力, 胡锦宁, 陈军, 李晓明, 曾海波. 激光作用铅卤钙钛矿的机理与应用[J]. 物理化学学报, 2021, 37(4): 2008051 -0 . |
|
