Hongsa Han, Yanqing Wang, Yunlong Zhang, Yuanyuan Cong, Jiaqi Qin, Rui Gao, Chunxiao Chai, Yujiang Song. Oxygen Reduction Reaction Electrocatalysts Derived from Metalloporphyrin-Modified Meso-/Macroporous Polyaniline[J].Acta Phys. -Chim. Sin., 2021, 37(9): 2008017.

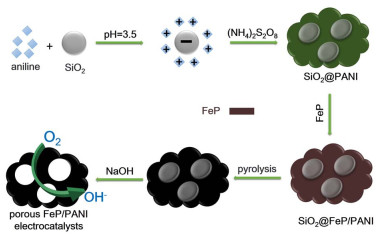

Table 1
Synthetic parameters of porous FeP/PANI electrocatalysts."
Electrocatalysts | FeP Loadings (%) | SiO2 Diameters (nm) | Pyrolysis Temperatures (℃) |
20%FeP/PANI-18-600 | 20 | 18 | 600 |
20%FeP/PANI-18-700 | 20 | 18 | 700 |
20%FeP/PANI-18-800 | 20 | 18 | 800 |
20%FeP/PANI-18-900 | 20 | 18 | 900 |
0%FeP/PANI-18-700 | – | 18 | 700 |
10%FeP/PANI-18-700 | 10 | 18 | 700 |
30%FeP/PANI-18-700 | 30 | 18 | 700 |
40%FeP/PANI-18-700 | 40 | 18 | 700 |
50%FeP/PANI-18-700 | 50 | 18 | 700 |
40%FeP/PANI-80-700 | 40 | 80 | 700 |
40%FeP/PANI-180-700 | 40 | 180 | 700 |

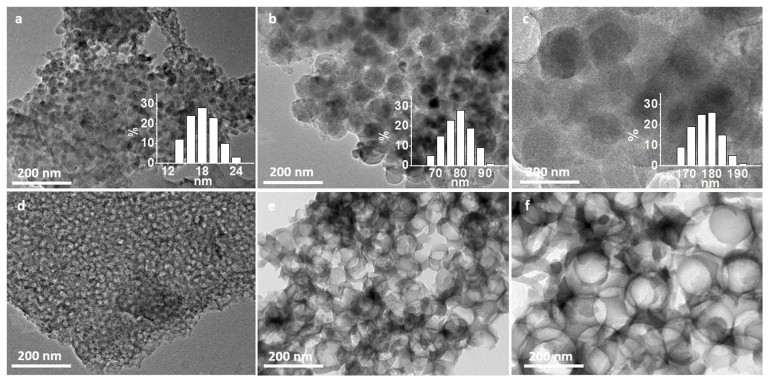

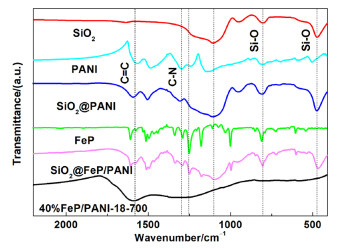

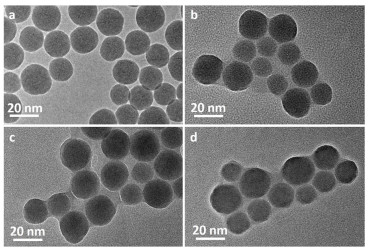

Fig 5

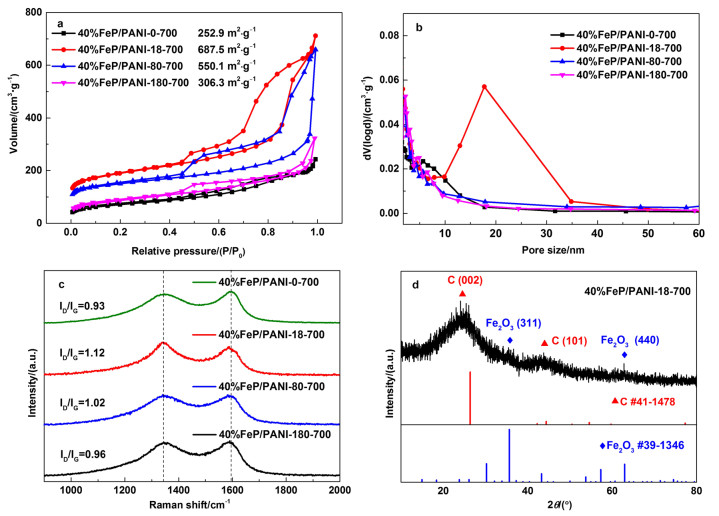

(a) Nitrogen adsorption/desorption isotherms of 40%FeP/PANI-D-700 electrocatalysts synthesized without template and with SiO2 templates at different diameters of 18–180 nm; (b) corresponding pore size distribution of 40%FeP/PANI-D-700 electrocatalysts; (c) Raman spectra of 40%FeP/PANI-D-700 electrocatalysts; (d) XRD patterns of 40%FeP/PANI-18-700 electrocatalyst, carbon, and Fe2O3."

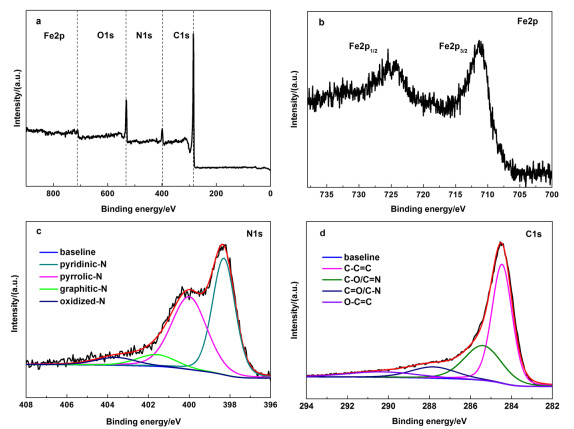

Fig 7

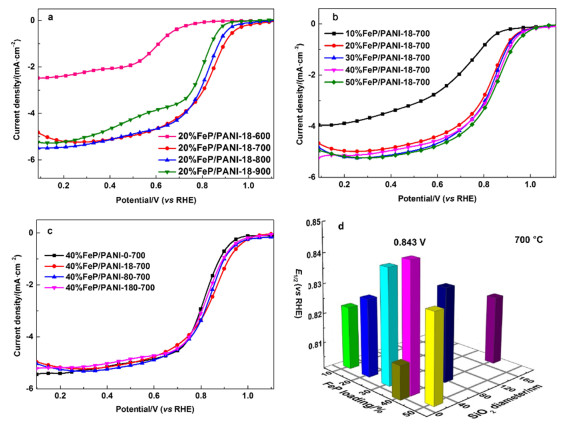

(a) ORR polarization curves of 20%FeP/PANI-18-T electrocatalysts obtained at different pyrolysis temperatures; (b) ORR polarization curves of X%FeP/PANI-18-700 with different FeP loadings; (c) ORR polarization curves of 40%FeP/PANI-D-700 electrocatalysts synthesized without template and with SiO2 templates (18–180 nm in average diameters); (d) three-dimensional diagram of E1/2 of X%FeP/PANI-D-700 electrocatalysts obtained at 700 ℃."
Table 2
ORR activity of non-precious metal/metal-free porous electrocatalysts in 0.1 mol·L?1 KOH aqueous solution."
Electrocatalysts | E1/2(V vs. RHE) | Loadings on RDE (mg?cm?2) | References |
CoFe/SNC-25 | 0.843 | 0.34 | Appl. Catal. B 2020, 269, 118771 |
Fe-NHPC-8 | 0.850 | 0.26 | J. Power Sources 2020, 448, 227443 |
S@CM-1000 | 0.760 | 0.60 | Carbon 2020, 156, 514 |
N-Co-Mo-GF/CNT | 0.830 | 0.20 | ACS Catal. 2020, 10, 4647 |
Co, N-PCL | 0.846 | 0.20 | Appl. Catal. B 2019, 246, 322 |
Fe3C@P-PCFs | 0.802 | 0.46 | J. Mater. Chem. A 2019, 7, 17923 |
Co/N-PCNF | 0.835 | 0.29 | ACS Appl. Mater. Interfaces 2019, 11, 1384 |
N/E-HPC-900 | 0.850 | 0.26 | Adv. Mater. 2019, 31, 1900341 |
NSCF3c248 | 0.810 | 0.20 | Small 2018, 14, 1803500 |
CF-K-A1100 | 0.835 | 0.40 | Small 2018, 14, 1800563 |
N, F-Carbon-1000 | 0.840 | 0.25 | ACS Appl. Mater. Interfaces 2017, 9, 32859 |
NPCN-900 | 0.780 | 0.20 | Carbon 2017, 122, 64 |
N-GRW | 0.840 | 0.60 | Sci. Adv. 2016, 2, e1501122 |
40%FeP/PANI-18-700 | 0.843 | 0.60 | This work |
Fig 8
(a) HO2? yield and (b) electron transfer number n of 40%FeP/PANI-D-700 electrocatalysts synthesized without template and with SiO2 templates (18–180 nm in average diameters); (c) accelerated durability test of 40%FeP/PANI-18-700 and commercial Pt/C electrocatalysts in O2-saturated 0.1 mol·L?1 KOH aqueous solution; (d) polarization and power density curves of a HEMFC fabricated with 40%FeP/PANI-18-700 as cathode electrocatalyst."
