物理化学学报, 2018, 34(4): 323-324. doi: 10.3866/PKU.WHXB201709061

亮点

三元超细Pt-Mo-Ni纳米线的设计合成及其电催化乙醇氧化性能

刘忠范,

Design of Ultrathin Pt-Mo-Ni Nanowire Catalysts for Ethanol Electrooxidation

LIU Zhongfan,

PDF (1304KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

刘忠范. 三元超细Pt-Mo-Ni纳米线的设计合成及其电催化乙醇氧化性能. 物理化学学报[J], 2018, 34(4): 323-324. doi:10.3866/PKU.WHXB201709061

LIU Zhongfan. Design of Ultrathin Pt-Mo-Ni Nanowire Catalysts for Ethanol Electrooxidation. Acta Physico-Chimica Sinica[J], 2018, 34(4): 323-324. doi:10.3866/PKU.WHXB201709061

新窗口打开| 下载原图ZIP| 生成PPT

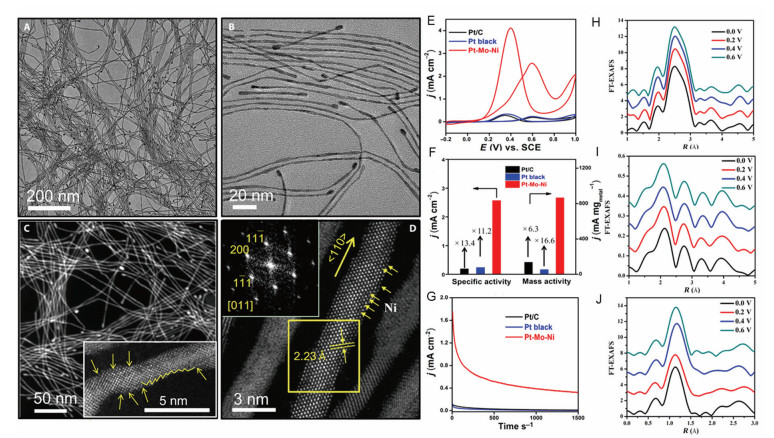

   (A–D) Pt-Mo-Ni纳米线的TEM表征。(E–G) Pt-Mo-Ni纳米线的电催化乙醇性能表征。(H–J) Pt-Mo-Ni纳米线在不同电位扫描下的原位FT-EXAFS表征


直接乙醇燃料电池由于其高能量密度，高转换效率，重量轻和低的工作温度等优势而备受关注1。然而，阳极乙醇氧化缓慢的动力学过程以及乙醇氧化反应中催化剂易中毒的特点极大地限制了其在实际中的应用。贵金属Pt作为一类最常见的电催化剂具有优异的电学性质，因此对Pt的几何结构和电子结构的调控可能是解决上述问题的有效手段。一方面，从Pt原子利用效率出发，构建一维超细纳米结构，可以提高单位质量Pt原子的利用效率2-4；另一方面，从催化活性和稳定性出发，引入第二种过渡金属来修饰Pt的电子结构，改变反应过程中底物的吸附、活化和产物脱附，从而调节电催化剂的活性和稳定性5, 6。

最近，清华大学化学系王定胜教授和李亚栋教授课题组利用气体辅助还原策略，制备了直径在~2.5 nm、长度达数微米的超细Pt-Mo-Ni三元金属纳米线。球差电镜和同步辐射表征说明Mo原子可以分别与Pt和Ni形成Mo-Pt/Mo-Ni键，Ni原子可以孤立纳米线表面的Pt原子并产生缺陷。以电催化乙醇氧化反应评价材料的催化性能，结果表明，Pt-Mo-Ni纳米线表现出超高的比表面积活性和质量活性(比活性是商业Pt/C和Pt黑的13倍和11倍，质量活性是商业Pt/C和Pt黑的6倍和16倍)以及良好的稳定性。作者认为纳米线在催化中的优异性能可归于三个方面：(1) Pt-Mo-Ni纳米线具有超细的结构和丰富的表面缺陷，提高了原子的利用效率；(2)引入3d过渡金属(Ni)可以促进OH在Ni位点吸附形成Ni-OH，而Ni-OH可将毒化分子CO氧化成CO2，从而使活性位点恢复；CO吸附实验也证明三元金属纳米线可以更有效的促进CO的氧化；(3)通过密度泛函理论的计算，进一步确认引入Mo原子可以同时稳定纳米线中的Ni和Pt原子，赋予催化剂良好的稳定性。此外，该合成策略还适用于合成其它Pt-Mo-M (M = Fe, Co, Mn, Ru, etc.)多元金属纳米线。

该研究工作近期已在Science Advances上在线发表7。该工作拓展了低维纳米材料的合成方法，同时为设计合成高性能的电催化剂提供了新的思路。

参考文献

Lamy C. ; Jaubert T. ; Baranton S. ; Coutanceau C. J. Power Sources 2014, 245, 927.

DOI:10.1016/j.jpowsour.2013.07.028      [本文引用: 1]

Liang H. W. ; Cao X. ; Zhou F. ; Cui C. H. ; Zhang W. J. ; Yu S. H. Adv. Mater. 2011, 23, 1467.

DOI:10.1002/adma.201004377      [本文引用: 1]

Bu L. ; Ding J. ; Guo S. ; Zhang X. ; Su D. ; Zhu X. ; Yao J. ; Guo J. ; Lu G. ; Huang X. Adv. Mater. 2015, 27, 7204.

DOI:10.1002/adma.201502725

Zhang L. ; Li N. ; Gao F. ; Hou L. ; Xu Z. J. Am. Chem. Soc. 2012, 134, 11326.

DOI:10.1021/ja302959e      [本文引用: 1]

Wang L. ; Yamauchi Y. J. Am. Chem. Soc. 2013, 135, 16762.

DOI:10.1021/ja407773x      [本文引用: 1]

Huang X. ; Zhao Z. ; Cao L. ; Chen Y. ; Zhu E. ; Lin Z. ; Li M. ; Yan A. ; Zettl A. ; Wang Y. ; Duan X. ; Mueller T. ; Huang Y. Science 2015, 348, 1230.

DOI:10.1126/science.aaa8765      [本文引用: 1]

Mao J. J. ; Chen W. X. ; He D. S. ; Wan J. W. ; Pei J. J. ; Dong J. C. ; Wang Y. ; An P. F. ; Jin Z. ; Xing W. ; Tang H. L. ; Zhuang Z. B. ; Liang X. ; Huang Y. ; Zhou G. ; Wang L.Y. ; Wang D. S. ; Li Y. D. Sci. Adv. 2017, 3, e1603068.

DOI:10.1126/sciadv.1603068      [本文引用: 1]

/

〈 〉
