溶胶-凝胶法制备多孔LiMnPO4/MWCNT复合材料及其电化学性能

doi:10.3866/PKU.WHXB20110902

物理化学学报 >> 2011, Vol. 27 >> Issue (09): 2123-2128.doi: 10.3866/PKU.WHXB20110902

溶胶-凝胶法制备多孔LiMnPO₄/MWCNT复合材料及其电化学性能

聂平, 申来法, 陈琳, 苏晓飞, 张校刚, 李洪森

1. 新疆大学化学化工学院, 乌鲁木齐 830046;
2. 南京航空航天大学材料科学与技术学院, 南京 210016

收稿日期:2011-05-23 修回日期:2011-06-20 发布日期:2011-08-26
通讯作者: 张校刚 E-mail:azhangxg@163.com
基金资助:
国家重点基础研究发展计划项目(973) (2007CB209703), 国家自然科学基金(20873064), 江苏省普通高校科研创新计划(CXZZ11_0204)及南京航空航天大学博士学位论文创新与创优基金(BCXJ11-10)资助

Sol-Gel Synthesis and Electrochemical Performance of Porous LiMnPO₄/MWCNT Composites

NIE Ping, SHEN Lai-Fa, CHEN Lin, SU Xiao-Fei, ZHANG Xiao-Gang, LI Hong-Sen

1. College of Chemistry and Chemical Engineering, Xinjiang University, Urumqi 830046, P. R. China;
2. College of Material Science and Engineering, Nanjing University of Aeronautics and Astronautics, Nanjing 210016, P. R. China

Received:2011-05-23 Revised:2011-06-20 Published:2011-08-26
Contact: ZHANG Xiao-Gang E-mail:azhangxg@163.com
Supported by:
The project was supported by the National Key Basic Research Program of China (973) (2007CB209703), National Natural Science Foundation of China (20873064), Jiangsu Innovation Program for Graduate Education, China (CXZZ11_0204) and Outstanding Doctoral Dissertation in NUAA, China (BCXJ11-10).

摘要/Abstract

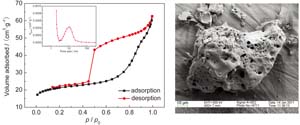

摘要： 以柠檬酸为络合剂, 采用溶胶-凝胶法制备了多孔LiMnPO₄和LiMnPO₄/MWCNT(多壁碳纳米管)复合材料. 用X射线衍射(XRD)、场发射扫描电镜(FE-SEM)、N₂吸脱附等温曲线(BET)和透射电镜(TEM)对其晶体结构与微观形貌进行了表征. 结果表明, 得到的样品具有橄榄石晶体结构, 物相较纯; 两种材料均具有丰富的多级孔道结构, 孔径在介孔范围内分布集中, 比表面积分别为73.7、69.9 m²·g^-1; 碳纳米管以嵌入或包埋的形式在多孔LiMnPO₄中形成了高导电性的三维网络. 恒流充放电测试表明, 与纯LiMnPO₄相比, 复合材料具有更高的放电比容量, 在0.05C、2C倍率下的放电容量分别为108.8、33.2 mAh·g^-1. 电化学交流阻抗谱(EIS)表明MWCNT可以有效提高LiMnPO₄的电子导电性. LiMnPO₄/MWCNT复合材料具有较优的电化学性能可归因于增强的电子导电性, 连接的孔道结构和高的比表面积.

关键词: LiMnPO₄, 碳纳米管, 多孔材料, 溶胶-凝胶法, 锂离子电池

Abstract: Porous LiMnPO₄ and LiMnPO₄/MWCNT (multi-walled carbon nanotube) composites were prepared using a citric acid assisted sol-gel method. X-ray diffraction (XRD), field emission scanning electron microscopy (FE-SEM), nitrogen adsorption-desorption isotherms (BET), and transmission electron microscopy (TEM) were performed to characterize their morphologies and structures. The results indicated that fine-sized, well-crystallized olivine LiMnPO₄ was synthesized. The interlaced carbon nanotube networks were intimately embedded and incorporated into the porous LiMnPO₄ particle to form highlyconductive three-dimensional (3D) networks. The LiMnPO₄ particle and LiMnPO₄/MWCNT composite had rich hierarchical pores. A detailed analysis showed that the average pore size was in the mesoporous range and specific surface areas of 73.7 and 69.9 m2·g^-1 were obtained, respectively. Compared with the LiMnPO₄ particle the LiMnPO₄/MWCNT composite exhibited much higher specific capacity. When discharged at a rate of 0.05C and 2C the capacities were 108.8 and 33.2 mAh·g^-1, respectively. The MWCNT effectively improved the electronic conductivity of the hybrid materials as shown by electrochemical impedance spectroscopy (EIS). The improved electrochemical performance of the LiMnPO₄/MWCNT electrode is attributed to the enhanced electrical conductivity caused by the tighter binding of the carbon nanotubes with the LiMnPO₄ primary particles as well as by the interconnected open pores with a high surface area.

Key words: Lithium manganese phosphate, Carbon nanotube, Porous material, Sol-gel method, Lithium ion battery

聂平, 申来法, 陈琳, 苏晓飞, 张校刚, 李洪森. 溶胶-凝胶法制备多孔LiMnPO₄/MWCNT复合材料及其电化学性能[J]. 物理化学学报, 2011, 27(09), 2123-2128. doi: 10.3866/PKU.WHXB20110902

NIE Ping, SHEN Lai-Fa, CHEN Lin, SU Xiao-Fei, ZHANG Xiao-Gang, LI Hong-Sen. Sol-Gel Synthesis and Electrochemical Performance of Porous LiMnPO₄/MWCNT Composites[J]. Acta Phys. -Chim. Sin. 2011, 27(09), 2123-2128. doi: 10.3866/PKU.WHXB20110902

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB20110902

https://www.whxb.pku.edu.cn/CN/Y2011/V27/I09/2123

参考文献

(1) Padhi, A. K.; Nanjundaswamy, K. S.; Goodenough, J. B. J. Electrochem. Soc. 1997, 144, 1188.

(2) Choi, D.;Wang, D. H.; Bae, I. T.; Xiao, J.; Nie, Z. M.;Wang, W.; Viswanathan, V. V.; Lee, Y. J.; Zhang, J. G.; Graff, G. L.; Yang, Z. G.; Liu, J. Nano Lett. 2010, 10, 2799.

(3) Oh, S. M.; Oh, S.W.; Yoon, C. S.; Scrosati, B.; Amine, K.; Sun, Y. K. Adv. Funct. Mater. 2010, 20, 3260.

(4) Delacourt, C.; Laffont, L.; Bouchet, R.;Wurm, C.; Leriche, J. B.; Morcrette, M.; Tarascon, J. M.; Masqueliera, C. J. Electrochem. Soc. 2005, 152, A913.
(5) Chang, X. Y.;Wang, Z. X.; Li, X. H.; Kuang, Q.; Peng,W. J.; Guo, H. J.; Zhang, Y. H. Acta Phys. -Chim. Sin. 2004, 20, 1249. [常晓燕, 王志兴, 李新海, 匡琼, 彭文杰, 郭华军, 张云河. 物理化学学报, 2004, 20, 1249.]
(6) Oh, S. M.; Jung, H. G.; Yoon, C. S.; Myung, S. T.; Chen, Z. H.; Amine, K.; Sun, Y. K. J. Power Sources 2011, 196, 6924.

(7) Hong, J.;Wang, F.;Wang, X. L.; Graetz, J. J. Power Sources 2011, 196, 3659.

(8) Delacourt, C.; Poizot, P.; Morcrette, M.; Tarascon, J. M.; Masquelier, C. Chem. Mater. 2004, 16, 93.

(9) Xiao, J.; Xu,W.; Choi, D.; Zhang, J. G. J. Electrochem. Soc. 2010, 157, A142.
(10) Oh, S. M.; Oh, S.W.; Myung, S. T.; Lee, S. M.; Sun, K. Y. J. Alloy. Compd. 2010, 506, 372.

(11) Hu, C. L.; Yi, H. H.; Fang, H. S; Yang, B.; Yao, Y. C.; Ma,W. H.; Dai, Y. N. Electrochem. Commun. 2010, 12, 1784.

(12) Yi, H. H.; Hu, C. L.; Fang, H. S.; Yang, B.; Yao, Y. C.; Ma,W. H.; Dai, Y. H. Electrochim. Acta 2011, 56, 4052.

(13) Fang, H. S.; Li, L. P.; Yang, Y.; Yan, G. F.; Li, G. S. Chem. Commun. 2008, No. 9, 1118.
(14) Fang, H. S.; Pan, Z. Y.; Li, L. P.; Yang, Y.; Yan, G. F.; Li, G. S.; Wei, S. Q. Electrochem. Commun. 2008, 10, 1071.

(15) Kwon, N. H.; Drezen, T.; Exnar, I.; Teerlinck, I.; Isono, M.; Grätzel, M. Electrochem. Solid-State Lett. 2006, 9, A277.
(16) Wang, D. Y.; Buqa, H.; Crouzet, M.; Deghenghi, G.; Drezen, T.; Exnar, I.; Kwon, N. H.; Miners, J. H.; Poletto, L.; Gr?tzel, M. J. Power Sources 2009, 189, 624.

(17) Shen, L. F.; Yuan, C. Z.; Luo, H. J.; Zhang, X. G.; Xu, K.; Zhang, F. J. Mater. Chem. 2011, 21, 761.

(18) Kim, J. K.; Choi, J.W.; Chauhan, G. S.; Ahn, J. H.; Hwang, G. C.; Choi, J. B.; Ahn, H. J. Electrochim. Acta 2008, 53, 8258.

(19) Dominko, R.; Bele, M.; Gaberscek, M.; Remskar, M.; Hanzel, D.; Goupil, J. M.; Pejovnik, S.; Jamnik, J. J. Power Sources 2006, 153, 274.

(20) Zhou, Y. K.;Wang, J.; Hu, Y. Y.; O'Hayre, R.; Shao, Z. P. Chem. Commun. 2010, 46, 7151.

(21) Shen, L. F.; Yuan, C. Z.; Luo, H. J.; Zhang, X. G.; Xu, K.; Xia, Y. Y. J. Mater. Chem. 2010, 20, 6998.

(22) Qian, J. F.; Zhou, M.; Cao, Y. L.; Ai, X. P.; Yang, H. X. J. Phys. Chem. C 2011, 114, 3477.
(23) Su, C.; Lu, G. Q.; Xu, L. H.; Zhang, C.; Ma, C. A. Acta Phys. -Chim. Sin. 2011, 27, 609. [苏畅, 陆国强, 徐立环, 张诚, 马淳安. 物理化学学报, 2011, 27, 609.]
(24) Zhang, X. B.; Chen, M. H.; Zhang, X. G.; Li, Q.W. Acta Phys. -Chim. Sin. 2010, 26, 3169. [张校菠, 陈名海, 张校刚, 李清文. 物理化学学报, 2010, 26, 3169.]
(25) Saravanan, K.; Vittal, J. J.; Reddy, M. V.; Chowdari, B. V. R.; Balaya, P. J. Solid State Electrochem. 2010, 14, 1755.

(26) Ji, H. M.; Yang, G.; Ni, H.; Roy, S.; Pinto, J.; Jiang, X. F. Electrochim. Acta 2011, 56, 3093.

(27) Rangappa, D.; Sone, K.; Ichihara, M.; Kudo, T.; Honma, I. Chem. Commun. 2010, 46, 7548.

(28) Shen, L. F.; Yuan, C. Z.; Luo, H. J.; Zhang, X. G.; Yang, S. D.; Lu, X. J. Nanoscale 2011, 3, 572.

[1]	鲁航语, 侯瑞林, 褚世勇, 周豪慎, 郭少华. 高比能锂离子电池层状富锂正极材料改性策略研究进展[J]. 物理化学学报, 2023, 39(7): 2211057 -0 .
[2]	汪茹, 刘志康, 严超, 伽龙, 黄云辉. 高安全锂离子电池复合集流体的界面强化[J]. 物理化学学报, 2023, 39(2): 2203043 -0 .
[3]	吴昆杰, 张永毅, 勇振中, 李清文. 碳纳米管纤维的连续制备及高性能化[J]. 物理化学学报, 2022, 38(9): 2106034 - .
[4]	贺文娅, 程虎虎, 曲良体. 烯碳纤维基能源器件的研究进展[J]. 物理化学学报, 2022, 38(9): 2203004 - .
[5]	张则尧, 姚艺希, 李彦. FeCo/MgO催化生长体相单壁碳纳米管的直径调控[J]. 物理化学学报, 2022, 38(8): 2101055 - .
[6]	朱思颖, 李辉阳, 胡忠利, 张桥保, 赵金保, 张力. 锂离子电池氧化亚硅负极结构优化和界面改性研究进展[J]. 物理化学学报, 2022, 38(6): 2103052 - .
[7]	杨越, 朱加伟, 王鹏彦, 刘海咪, 曾炜豪, 陈磊, 陈志祥, 木士春. 镶嵌于NH₂-MIL-125 (Ti)衍生氮掺多孔碳中的花状超细纳米TiO₂作为高活性和稳定性的锂离子电池负极材料[J]. 物理化学学报, 2022, 38(6): 2106002 - .
[8]	莫英, 肖逵逵, 吴剑芳, 刘辉, 胡爱平, 高鹏, 刘继磊. 锂离子电池隔膜的功能化改性及表征技术[J]. 物理化学学报, 2022, 38(6): 2107030 - .
[9]	邹菁云, 高冰, 张小品, 唐磊, 冯思敏, 金赫华, 刘碧录, 成会明. 一维碳纳米管/二维二硫化钼混合维度异质结的原位制备及其电荷转移性能[J]. 物理化学学报, 2022, 38(5): 2008037 - .
[10]	沈晓帆, 王晓娜, 俞能晟, 杨薇, 周雨融, 石艳红, 王玉莲, 董立忠, 邸江涛, 李清文. 聚吡咯@二氧化锰/碳纳米管薄膜电极的制备及在高性能锌离子电池中的应用[J]. 物理化学学报, 2022, 38(5): 2006059 - .
[11]	吴锋, 李晴, 陈来, 王紫润, 陈刚, 包丽颖, 卢赟, 陈实, 苏岳锋. 高镍正极材料中钴元素的替代方案及其合成工艺优化[J]. 物理化学学报, 2022, 38(5): 2007017 - .
[12]	王磊, 孙毯毯, 闫娜娜, 刘晓娜, 马超, 徐舒涛, 郭鹏, 田鹏, 刘中民. 不同结构导向剂合成不同硅含量SAPO-34分子筛的酸性质[J]. 物理化学学报, 2022, 38(4): 2003046 - .
[13]	刘学伟, 牛莹, 曹瑞雄, 陈晓红, 商红岩, 宋怀河. 石墨烯包覆天然球形石墨作为锂离子电池的负极材料，是否需要乙炔黑导电剂？[J]. 物理化学学报, 2022, 38(2): 2012062 - .
[14]	丁晓博, 黄倩晖, 熊训辉. 锂离子电池快充石墨负极研究与应用[J]. 物理化学学报, 2022, 38(11): 2204057 - .
[15]	韩洪仨, 王彦青, 张云龙, 丛媛媛, 秦嘉琪, 高蕊, 柴春晓, 宋玉江. 金属卟啉修饰的多孔聚苯胺基氧还原电催化剂[J]. 物理化学学报, 2021, 37(9): 2008017 - .

溶胶-凝胶法制备多孔LiMnPO₄/MWCNT复合材料及其电化学性能

Sol-Gel Synthesis and Electrochemical Performance of Porous LiMnPO₄/MWCNT Composites

PDF

赞

可视化

摘要/Abstract

引用本文

使用本文

参考文献

相关文章 15

Metrics

推荐阅读 0
