碳气凝胶活化对于电极嵌锂性能的影响

doi:10.3866/PKU.WHXB201302281

物理化学学报 >> 2013, Vol. 29 >> Issue (05): 966-972.doi: 10.3866/PKU.WHXB201302281

碳气凝胶活化对于电极嵌锂性能的影响

刘念平, 沈军, 关大勇, 刘冬, 周小卫, 李亚捷

上海市特殊人工微结构材料与技术重点实验室, 同济大学物理科学与工程学院, 上海200092

收稿日期:2012-11-12 修回日期:2013-02-27 发布日期:2013-04-24
通讯作者: 沈军 E-mail:shenjun67@tongji.edu.cn
基金资助:
国家自然科学基金(51072137, 50802064, 11074189); 国家科技支撑计划重点项目(2009BAC62B02)及上海科学技术委员会项目(11nm0501600)资助

Effect of Carbon Aerogel Activation on Electrode Lithium Insertion Performance

LIU Nian-Ping, SHEN Jun, GUAN Da-Yong, LIU Dong, ZHOU Xiao-Wei, LI Ya-Jie

Shanghai Key Laboratory of Special Artificial Microstructure Materials and Technology, Institute of Physical Science and Engineering of Tongji University, Shanghai 200092, P. R. China

Received:2012-11-12 Revised:2013-02-27 Published:2013-04-24
Supported by:
The project was supported by the National Natural Science Foundation of China (51072137, 50802064, 11074189), Key Projects in the National Science & Technology Pillar Program, China (2009BAC62B02), and Shanghai Committee of Science and Technology, China (11nm0501600).

摘要/Abstract

摘要：

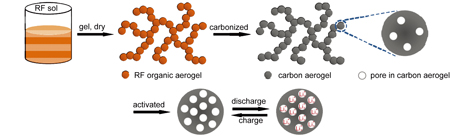

碳气凝胶由于其对于可充电锂离子电池的高能嵌锂特性, 近年来受关注程度逐渐增加. 碳气凝胶以间苯二酚-甲醛在碳酸钠催化下, 通过溶胶-凝胶工艺、常压干燥技术、碳化、活化后制得. 经CO₂气体活化后的碳气凝胶结合了无定型和纳米多孔结构的优点, 在材料原有基础上丰富了多孔结构, 增加了嵌锂点位. 其中, 微孔提供了高比表面积和孔体积以容纳锂及其化合物; 介孔则提供了锂离子大量传输的通道, 从而使得电极具有更高的离子电导率. 这些微结构的优化使材料获得了更高的嵌锂比容量. 此外, 活化碳气凝胶显示了2032 m²·g^-1的比表面积. X射线衍射(XRD)和扫描电子显微镜(SEM)的测试结果分别表明了其无定型特质以及纳米颗粒的网络状骨架. 该材料在首次和第50次恒流充放电(50 mA·g^-1)循环的嵌锂容量分别为3870和352 mAh·g^-1, 对应的可逆容量分别为658 和333 mAh·g^-1. 表明了CO₂活化对于改善碳气凝胶嵌锂性能的可行性, 且对于其它多孔电极材料的制备及特性优化提供了一种途径.

关键词: 碳气凝胶, 溶胶-凝胶, 气体活化, 无定型碳, 锂离子电池

Abstract:

Carbon aerogels have received much recent attention as high-capacity insertion anodes for rechargeable lithium ion batteries. Carbon aerogels were synthesized from resorcinol-formaldehyde with a sodium carbonate catalyst via a sol-gel process, ambient drying, carbonization, and activation. Gaseous CO₂-activated carbon aerogels combined the advantages of amorphous and nanoporous structures, with richer porous structures and more lithium insertion points than conventional carbon aerogels. Microporosity analysis indicated a high surface area, and the pore volume effectively retained lithium and its compounds. The mesoporosity allowed the mass transport of Li+ and conferred high ionic conductivity to the electrode. These improvements led to a higher lithium insertion capacity, and the activated carbon aerogel exhibited a specific surface area of 2032 m²·g^-1. X-ray diffraction (XRD) and scanning electron microscopy (SEM) revealed an amorphous structure and nanoparticle network skeleton, respectively. Lithium insertion capacities of 3870 and 352 mAh·g^-1 were exhibited in the 1st and 50th galvanostatic discharge-charge (50 mA·g^-1) cycles, respectively. This corresponded to irreversible capacities of 658 and 333 mAh·g^-1, respectively. This work demonstrates the feasibility of CO₂ activation for improving lithium insertion performance in carbon aerogels, and provides preparation and optimization procedures for other porous electrode materials.

Key words: Carbon aerogel, Sol-gel, Gas activation, Amorphous carbon, Lithium ion battery

刘念平, 沈军, 关大勇, 刘冬, 周小卫, 李亚捷. 碳气凝胶活化对于电极嵌锂性能的影响[J]. 物理化学学报, 2013, 29(05), 966-972. doi: 10.3866/PKU.WHXB201302281

LIU Nian-Ping, SHEN Jun, GUAN Da-Yong, LIU Dong, ZHOU Xiao-Wei, LI Ya-Jie. Effect of Carbon Aerogel Activation on Electrode Lithium Insertion Performance[J]. Acta Phys. -Chim. Sin. 2013, 29(05), 966-972. doi: 10.3866/PKU.WHXB201302281

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB201302281

https://www.whxb.pku.edu.cn/CN/Y2013/V29/I05/966

参考文献

(1) Wildgoose, G. G.; Leventis, H. C.; Simm, A. O.; Jones, J. H.;Compton, R. G. Chem. Commun. 2005, 3694.
(2) Tamai, H.; Sumi, T.; Yasuda, H. J. Colloid Interface Sci. 1996,177, 325.
(3) Gong, Q.;Wang, H.; Liao, X. Z.; Ma,W.; He, Y. S.; Ma, Z. F.Acta Phys. -Chim. Sin. 2012, 28, 100. [龚强, 王红, 廖小珍, 麻微, 何雨石, 马紫峰. 物理化学学报, 2012, 28, 100.]doi: 10.3866/PKU.WHXB201228100
(4) Ikeda, S.; Ishino, S.; Harada, T.; Okamoto, N.; Sakata, T.; Mori,H.; Kuwabata, S.; Torimoto, T.; Matsumura, M. Angew. Chem.Int. Edit. 2006, 45, 7063.
(5) Pekala, R.W. J. Mater. Sci. 1989, 24, 3221. doi: 10.1007/BF01139044
(6) Kim, H. J.; Kim, J. H.; Kim,W. I.; Suh, D. J. Korean J. Chem.Eng. 2005, 22, 740. doi: 10.1007/BF02705792
(7) Mayer, S. T.; Pekala, R.W.; Kaschmitter, J. L. J. Electrochem.Soc. 1993, 140, 446. doi: 10.1149/1.2221066
(8) Lu, X.; Caps, R.; Fricke, J.; Alviso, C. T.; Pekala, R.W.J. Non-Cryst. Solids 1995, 188, 226. doi: 10.1016/0022-3093(95)00191-3
(9) Probstle, H.; Schmitt, C.; Frick, J. J. Power Sources 2002, 105,189. doi: 10.1016/S0378-7753(01)00938-7
(10) Ping, L. N.; Zheng, J. M.; Shi, Z. Q.;Wang, C. Y. ActaPhys. -Chim. Sin. 2012, 28, 1733. [平丽娜, 郑嘉明, 时志强,王成扬. 物理化学学报, 2012, 28, 1733.] doi: 10.3866/PKU.WHXB201205092
(11) Le, D. B.; Passerini, S.; Guo, J.; Ressler, J.; Owens, B. B.;Smyrl,W. H. J. Electrochem. Soc. 1996, 143, 2099. doi: 10.1149/1.1836965
(12) Xu, K.; Shen, L. F.; Mi, C. H.; Zhang, X. G. Acta Phys. -Chim.Sin. 2012, 28, 105. [徐科, 申来法, 米常焕, 张校刚. 物理化学学报, 2012, 28, 105.] doi: 10.3866/PKU.WHXB201228105
(13) Gao,W. C.; Huang, T.; Shen, Y. D.; Yu, A. S. Acta Phys. -Chim.Sin. 2011, 27, 2129. [高文超, 黄桃, 沈宇栋, 余爱水. 物理化学学报, 2011, 27, 2129.] doi: 10.3866/PKU.WHXB20110933
(14) Slides, C. R.; Li, N. C.; Patrissi, C. J.; Scrosati, B.; Martin, C. R.MRS Bulletin 2002, 8, 604.
(15) Zhang, D.W.; Zhao, Y. B.; Goodenough, J. B.; Lu, Y. H.; Chen,C. H.;Wang, L.; Liu, J.W. Electrochem. Commun. 2011, 13,125. doi: 10.1016/j.elecom.2010.11.031
(16) Tanaike, O.; Aoike, S.; Ohno, H.; Hatori, H.; Yamada, Y.Materials Science and Engineering B 2008, 148, 237. doi: 10.1016/j.mseb.2007.09.001
(17) Skowronski, J. M.; Knofczynski, K. J. Power Sources 2009,194, 81. doi: 10.1016/j.jpowsour.2009.04.048
(18) Kunowsky, M.; Marco-Lozar, J. P.; Oya, A.; Linares-Solano, A.Carbon 2012, 50, 407.
(19) Liu, H. Y.;Wang, K. P.; Teng, H. S. Carbon 2005, 43, 559. doi: 10.1016/j.carbon.2004.10.020
(20) Liu, N. P.; Shen, J.; Liu, D. Microporous Mesoporous Mat.2013, 167, 176. doi: 10.1016/j.micromeso.2012.09.009
(21) Pekala, R.W.; Farmer, J. C.; Alviso, C. T.; Tram, T. D.; Mayer,S. T.; Miller, J. M.; Dunn, B. J. Non-Cryst. Solids 1998, 225, 74.doi: 10.1016/S0022-3093(98)00011-8
(22) Xu, J. J.; Yang, J. Electrochem. Commun. 2003, 5, 230. doi: 10.1016/S1388-2481(03)00024-9
(23) Probstle, H.;Wiener, M.; Fricke, J. J. Porous Mater. 2003, 10,213. doi: 10.1023/B:JOPO.0000011381.74052.77
(24) Wu, D. C.; Fu, R.W.; Zhang, S. T.; Dresselhaus, M. S.;Dresselhaus, G. Carbon 2004, 42, 2033. doi: 10.1016/j.carbon.2004.04.003
(25) Wei, Y. Z.; Fang, B.; Iwasa, S.; Kumagai, M. J. Power Sources2005, 141, 386. doi: 10.1016/j.jpowsour.2004.10.001
(26) Antonio, B.; Pico, F.; Rojo, J. M. J. Power Sources 2004, 133,329. doi: 10.1016/j.jpowsour.2004.02.013
(27) Tarazona, P. Surf. Sci. 1995, 331, 989. doi: 10.1016/0039-6028(95)00170-0
(28) Sing, K. S.W.; Everett, D. H.; Haul, R. A.W.; Moscou, L.;Pierotti, R. A.; Rouquerol, J.; Siemieniewska, T. Pure Appl.Chem. 1985, 57, 603. doi: 10.1351/pac198557040603
(29) Bonino, F.; Brutti, S.; Piana, M.; Natale, S.; Scrosati, B.;Gherghel, L.; Mullen, K. Electrochim. Acta 2006, 51, 3407. doi: 10.1016/j.electacta.2005.09.036
(30) Giraudet, J.; Dubois, M.; Inacio, J.; Hamwi, A. Carbon 2003,41, 453. doi: 10.1016/S0008-6223(02)00341-X
(31) Besenhard, J. O.;Winter, M.; Yang, J.; Biberacher,W. J. PowerSources 1995, 54, 228. doi: 10.1016/0378-7753(94)02073-C
(32) Aurbach, D.; Eineli, Y. J. Electrochem. Soc. 1995, 142, 1746.doi: 10.1149/1.2044188
(33) Aurbach, D.; Markovsky, B.;Weissman, I.; Levi, E.; Ein-Eli, Y.Electrochim. Acta 1999, 45, 67. doi: 10.1016/S0013-4686(99)00194-2
(34) Zoo, G. F.; Zhang, D.W.; Dong, C.; Li, H.; Xiong, K.; Fei, L.F.; Qian, Y. T. Carbon 2006, 44, 2277.
(35) Wu, G. T.;Wang, C. S.; Zhang, X. B.; Yang, H. S.; Qi, Z. F.; He,P. M.; Li,W. Z. J. Electrochem. Soc. 1999, 5, 1696.
(36) Zhao, J.; Gao, Q. Y.; Gu, C.; Yang, Y. Chem. Phys. Lett. 2002,358, 77. doi: 10.1016/S0009-2614(02)00580-8
(37) Yang, Z. H.;Wu, H. Q. Solid State Ionics 2001, 143, 173. doi: 10.1016/S0167-2738(01)00852-9
(38) Flandrois, S.; Simon, B. Carbon 1999, 37, 165. doi: 10.1016/S0008-6223(98)00290-5
(39) Lee, H. Y.; Baek, J. K.; Jang, S.W. J. Power Sources 2001, 101,206. doi: 10.1016/S0378-7753(01)00671-1
