基于三维多孔石墨烯/含钛共轭聚合物复合多孔薄膜的柔性全固态超级电容器

doi:10.3866/PKU.WHXB201705089

物理化学学报 >> 2017, Vol. 33 >> Issue (9): 1828-1837.doi: 10.3866/PKU.WHXB201705089

基于三维多孔石墨烯/含钛共轭聚合物复合多孔薄膜的柔性全固态超级电容器

杜惟实¹,吕耀康^1,^2,*(),蔡志威³,张诚^1,*()

¹ 浙江工业大学化学工程学院,杭州310014
² 清华大学化学系,北京100084
³ 浙江省食品药品检验研究院,杭州310051

收稿日期:2017-03-21 发布日期:2017-07-05
通讯作者: 吕耀康,张诚 E-mail:yaokanglv@zjut.edu.cn;czhang@zjut.edu.cn
基金资助:
国家自然科学基金(21501148);浙江省自然科学基金(LQ15E030002);浙江省自然科学基金(LY15E030006);和中国博士后科学基金(2016M570075)

Flexible All-Solid-State Supercapacitor Based on Three-Dimensional Porous Graphene/Titanium-Containing Copolymer Composite Film

Wei-Shi DU¹,Yao-Kang LÜ^1,^2,*(),Zhi-Wei CAI³,Cheng ZHANG^1,*()

¹ College of Chemical Engineering, Zhejiang University of Technology, Hangzhou 310014, P. R. China
² Department of Chemistry, Tsinghua University, Beijing 100084, P. R. China
³ Zhejiang Institute For Food and Drug Control, Hangzhou 310051, P. R. China

Received:2017-03-21 Published:2017-07-05
Contact: Yao-Kang Lü,Cheng ZHANG E-mail:yaokanglv@zjut.edu.cn;czhang@zjut.edu.cn
Supported by:
The project was supported by the National Natural Science Foundation of China(21501148);Zhejiang Provincial Natural Science Foundation of China(LQ15E030002);Zhejiang Provincial Natural Science Foundation of China(LY15E030006);China Postdoctoral Science Foundation(2016M570075)

摘要/Abstract

摘要：

采用Fe³⁺离子交联的方法制备氧化石墨烯水凝胶，经化学还原制备出一种新型的三维多孔石墨烯薄膜材料命名为rGO-Fe；通过电化学聚合法在rGO-Fe基底上进一步制备了一种三维多孔石墨烯/含钛共轭聚合物复合薄膜材料，命名为rGO-Fe/P（EDOT：P3C）-1-Ti。作为一种新型复合薄膜材料，rGO-Fe/P（EDOT：P3C）-1-Ti较rGO-Fe具有更好的抗拉伸性能，平均厚度为3 μm的rGO-Fe/P（EDOT：P3C）-1-Ti薄膜，可承受载荷拉力0.97 N，优于相同厚度的rGO-Fe薄膜（0.76N）。将rGO-Fe/P（EDOT：P3C）-1-Ti薄膜作为自支撑电极制备了柔性全固态超级电容器，表现出优良的电容性能，且在弯折状态下仍能正常工作。当电流密度为0.1 A·g^-¹时，该柔性全固态超级电容器的质量比容量为71.13·F·g^-1，面积比容量为101 mF·cm^-2，当电流密度为0.6 A·g^-¹时，其质量比容量为18.14 F·g^-1，面积比容量为25.8 mF·cm^-2。

关键词: 石墨烯, 电化学聚合, 交联, 多孔薄膜, 含钛共轭聚合物, 柔性全固态超级电容器

Abstract:

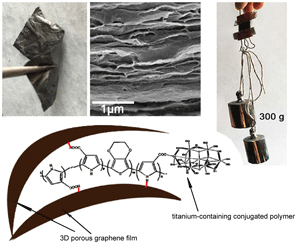

A new three-dimensional (3D) porous graphene thin film named rGO-Fe was prepared through chemical reduction from Fe³⁺ ions cross-linking graphene oxide hydrogel, and a 3D porous graphene/titanium-containing conjugated polymer composite film named rGO-Fe/P(EDOT:P3C)-1-Ti was further prepared via electrochemical polymerization on the rGO-Fe substrate. As a new composite film, rGO-Fe/P(EDOT:P3C)-1-Ti film with average thickness of 3 μm can withstand the tensile load 0.97 N which is better than that of rGO-Fe (0.76 N). We compared the electrochemical properties of these film materials, and prepared self-supporting electrodes and a flexible all-solid-state supercapacitor based on rGO-Fe/P(EDOT:P3C)-1-Ti. Galvanostatic charge-discharge test results showed that the as prepared flexible supercapacitor delivered a gravimetric specific capacitance of 71.13 F·g^-1 (18.14 F·g^-1) and an area specific capacitance of 101 mF·cm^-2 (25.8 mF·cm^-²) at 0.1 A·g^-1 (0.6 A·g^-1).

Key words: Graphene, Electrochemical polymerization, Cross-linking, Porous film, Titanium-containing conjugated polymer, Flexible all-solid-state supercapacitor

点击下载补充材料PDF格式文件

杜惟实,吕耀康,蔡志威,张诚. 基于三维多孔石墨烯/含钛共轭聚合物复合多孔薄膜的柔性全固态超级电容器[J]. 物理化学学报, 2017, 33(9), 1828-1837. doi: 10.3866/PKU.WHXB201705089

Wei-Shi DU,Yao-Kang LÜ,Zhi-Wei CAI,Cheng ZHANG. Flexible All-Solid-State Supercapacitor Based on Three-Dimensional Porous Graphene/Titanium-Containing Copolymer Composite Film[J]. Acta Phys. -Chim. Sin. 2017, 33(9), 1828-1837. doi: 10.3866/PKU.WHXB201705089

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB201705089

https://www.whxb.pku.edu.cn/CN/Y2017/V33/I9/1828

参考文献

1	Yang P. ; Mai W. Nano Energy 2014, 8, 274.
2	Chee W. K. ; Lim H. N. ; Zainal Z. ; Huang N. M. ; Harrison I. ; Andou Y. J. Phys. Chem. C 2016, 120, 4153.
3	Xiong Z. ; Liao C. ; Han W. ; Wang X. Adv. Mater. 2015, 27, 4469.
4	Chen D. ; Tang L. ; Li J. Chem. Soc. Rev. 2010, 39, 3157.
5	Sun Y. ; Wu Q. ; Shi G. Energ. Environ. Sci. 2011, 4, 1113.
6	He Q. ; Wu S. ; Yin Z. ; Zhang H. Chem. Sci. 2012, 3, 1764.
7	Huang Y. ; Liang J. ; Cheng Y. Small 2012, 8, 1805.
8	Maiti U. ; Lim J. ; Lee K. ; Lee W. ; Kim S. Adv. Mater. 2014, 26, 615.
9	Xu Y. ; Lin Z. ; Huang X. ; Liu Y. ; Huang Y. ; Duan X. ACS Nano 2013, 7, 4042.
10	Wu Z. ; Winter A. ; Chen L. ; Sun Y. ; Turchanin A. ; Feng X. ; Müllen K. Adv. Mater. 2012, 24, 5130.
11	Lee S. ; Kim H. ; Hwang J. ; Lee W. ; Kwon J. ; Bielawski C.W. ; Kim S. O. Angew. Chem. Int. Ed. 2010, 49, 10282.
12	Liu T. ; Song W. ; Fan L. Electrochim. Acta 2015, 173, 1.
13	Chabot V. ; Higgins D. ; Yu A. ; Xiao X. ; Chen Z. ; Zhang J. Energy Environ. Sci. 2014, 7, 1564.
14	Liu M. ; Ma X. ; Gan L. ; Xu Z. ; Zhu D. ; Chen L. J. Mater. Chem.A 2014, 2, 17107.
15	Miao L. ; Duan H. ; Liu M. ; Lu W. ; Zhu D. ; Chen T. ; Li L. ; Gan L. Chem. Eng. J. 2017, 317, 651.
16	Zhu D. ; Wang Y. ; Lu W. ; Zhang H. ; Song Z. ; Luo D. ; Gan L. ; Liu M. ; Sun D. Carbon 2017, 111, 667.
17	Zhu D. ; Cheng K. ; Wang Y. ; Sun D. ; Gan L. ; Chen T. ; Jiang J. ; Liu M. Electrochim. Acta 2017, 224, 17.
18	Li C. ; Shi G. Nanoscale 2012, 4, 5549.
19	Zhang Y. ; Gong S. ; Zhang Q. ; Ming P. ; Wan S. ; Peng J. ; Jiang L. ; Chang Q. Chem. Soc. Rev. 2016, 45, 2378.
20	Park S. ; Lee K. S. ; Bozoklu G. ; Cai W. ; Nguyen S. T. ; Ruoff R. S. ACS Nano 2008, 2, 572.
21	Putz K. W. ; Compton O. C. ; Palmeri M. J. ; Nguyen S. T. ; Brinson L. C. Adv. Funct. Mater. 2010, 20, 3322.
22	Bai H. ; Li C. ; Wang X.L. ; Shi G. J. Phys. Chem. C 2011, 115, 5545.
23	Choi B. G. ; Park H. S. ; Park T. J. ; Yang M. ; Kim J. S. ; Jang S. ; Heo N. S. ; Lee S. Y. ; Kong J. ; Hong W. ACS Nano 2010, 4, 2910.
24	Lv Y. K. ; Liu Y. Y. ; Pan Y. ; Liu G. ; Chen J. ; Guo Y. ; Shen L. ; Zhang C. Chem. J. Chin. Univ. 2017, 38, 484.
24	吕耀康; 刘幼幼; 潘云; 刘刚; 陈钧; 郭云; 慎炼; 张诚. 高等学校化学学报, 2017, 38, 484.
25	Li C. ; Shi G. Q. Adv. Mater. 2014, 26, 3992.
26	Krishnamoorthy K. ; Veerapandian M. ; Yun K. ; Kim S. J. Carbon 2013, 53, 38.
27	Lv Y. K. ; Liu M. ; Gan L. ; Cao Y. ; Chen L. ; Xiong W. ; Xu Z. ; Hao Z. ; Liu H. ; Chen L. Chem. Lett. 2011, 40, 236.
28	Shao Y. Y. ; Wang J. ; Engelhard M. ; Wang C. ; Lin Y. J. Mater. Chem. 2010, 20, 743.
29	Mills P. ; Sullivan J. L. J. Phys. D: Appl. Phys. 1983, 16, 723.
30	Park S. ; Lee K. S. ; Bozoklu G. ; Cai W. ; Nguyen S. B. ; Ruoff R. S. ACS Nano 2008, 2, 572.
31	Lin X. ; Shen X. ; Sun X. ; Liu X. ; Wu Y. ; Wang Z. ; Kim J. K. ACS Appl. Mater. Interfaces 2016, 8, 2360.
32	Liu R. ; Xu A. RSC Adv. 2014, 4, 40390.
33	Ming P. ; Song Z. ; Gong S. ; Zhang Y. ; Duan J. ; Zhang Q. ; Jiang L. ; Cheng Q. J. Mater. Chem.A 2015, 3, 21194.
34	Yan X. ; Chen J. ; Yang J. ; Xue Q. ; Miele P. ACS Appl. Mater. Interfaces 2010, 2, 2521.
