菱形石墨炔薄膜He分离特性的密度泛函理论研究

doi:10.3866/PKU.WHXB201705192

物理化学学报 >> 2017, Vol. 33 >> Issue (11): 2219-2226.doi: 10.3866/PKU.WHXB201705192

菱形石墨炔薄膜He分离特性的密度泛函理论研究

李桂霞¹,姜永超^1,*(),李鹏¹,潘维²,李永平^1,*(),刘云杰³

¹ 青岛农业大学理学与信息科学学院,山东青岛266109
² 青岛农业大学化学与药学院,山东青岛266109
³ 中国石油大学(华东)理学院,山东青岛266580

收稿日期:2017-04-12 发布日期:2017-08-25
通讯作者: 姜永超,李永平 E-mail:qdycjiang@126.com;qdyongpli@126.com
基金资助:
山东省重点研发项目(2015GGB01552)

Helium Separation Performance of the Rhombic-Graphyne Monolayer Membrane: Density Functional Theory Calculations

Gui-Xia LI¹,Yong-Chao JIANG^1,*(),Peng LI¹,Wei PAN²,Yong-Ping LI^1,*(),Yun-Jie LIU³

¹ College of Science and Information, Qingdao Agricultural University, Qingdao 266109, Shandong Province, P. R. China
² College of Chemistry and Pharmaceutical Sciences, Qingdao Agricultural University, Qingdao 266109, Shandong Province, P. R. China
³ College of Science, China University of Petroleum, Qingdao 266580, Shandong Province, P. R. China

Received:2017-04-12 Published:2017-08-25
Contact: Yong-Chao JIANG,Yong-Ping LI E-mail:qdycjiang@126.com;qdyongpli@126.com
Supported by:
Shandong Province Key Research and Development Projects, China(2015GGB01552)

摘要/Abstract

摘要：

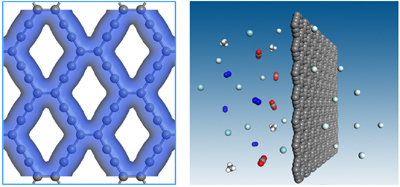

氦气在科学和工业等领域中都具有不可替代的作用，其主要存在于天然气中。如何高效地从天然气中分离氦气显得至关重要。本文基于密度泛函理论（DFT）方法系统地探究了菱形石墨炔（rhombic-graphyne，R-GY）分离膜对He和其他天然气组分（Ne、Ar、CO₂、N₂和CH₄）的吸附、选择和渗透性能。结果表明，R-GY作为He分离膜可同时满足高选择性和高渗透率的要求。常温下，R-GY薄膜对He/Ne、He/CO₂、He/N₂、He/Ar和He/CH₄的选择性可分别达到2×10⁷、3×10²⁰、9×10²⁶、7×10³⁷和5×10⁵¹，即使在600 K时仍可保持较高水平。此外，由于较低的扩散能垒，He穿透R-GY薄膜的渗透率在常温下可达到10^-6 mol·m^-2·s^-1·Pa^-1，高出工业标准近3个数量级；而其他气体组分在常温下的渗透率仅为10-⁵⁸-10-¹⁴ mol·m^-2·s^-1·Pa^-1，气体无法渗透R-GY薄膜。

关键词: 菱形石墨炔, He分离, 选择性, 渗透率, 密度泛函理论

Abstract:

Helium, which primarily occurs as a component of natural gas, has an irreplaceable role in both scientific and industrial fields. Therefore, it is crucial to separate helium from natural gas efficiently. Using density functional theory (DFT), we systematically investigate the adsorption, selectivity, and permeability characteristics of the rhombic-graphyne (R-GY) monolayer membrane for He and other components of natural gas (Ne, Ar, CO₂, N₂, and CH₄). These results demonstrate that the R-GY monolayer can fulfill the requirements of both high selectivity and high permeance as a membrane for He separation. At 300 K, the He selectivities of the R-GY membrane can be up to 2×10⁷, 3×10²⁰, 9×10²⁶, 7×10³⁷, and 5×10⁵¹ over Ne, CO₂, N₂, Ar, and CH₄, respectively. The membrane can maintain high selectivity even at 600 K. In addition, the He permeance of R-GY at room temperature can reach 10^-6 mol·m^-2·s^-1·Pa^-1, which is higher than the industrial standard by about three orders of magnitude, because of its low diffusion energy barrier. In contrast, the permeance of the other gas components is only 10-⁵⁸-10-¹⁴ mol·m^-2·s^-1·Pa^-1 at room temperature, indicating the impermeability of the R-GY to these components.

Key words: Rhombic-graphyne, He separation, Selectivity, Permeance, Density functional theory

点击下载补充材料PDF格式文件

李桂霞,姜永超,李鹏,潘维,李永平,刘云杰. 菱形石墨炔薄膜He分离特性的密度泛函理论研究[J]. 物理化学学报, 2017, 33(11): 2219-2226.

Gui-Xia LI,Yong-Chao JIANG,Peng LI,Wei PAN,Yong-Ping LI,Yun-Jie LIU. Helium Separation Performance of the Rhombic-Graphyne Monolayer Membrane: Density Functional Theory Calculations[J]. Acta Phys. -Chim. Sin., 2017, 33(11): 2219-2226.

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB201705192

https://www.whxb.pku.edu.cn/CN/Y2017/V33/I11/2219

参考文献

1	Nuttall W. J. ; Clarke R. H. ; Glowacki B. A. Nature 2012, 485, 573.
2	Cho A. Science 2009, 326, 778.
3	Das N. K. ; Chaudhuri H. ; Bhandari R. K. ; Ghose D. ; Sen P. ; Sinha B. Curr. Sci. India 2008, 95, 1684.
4	Hall H. ; Ford P. ; Thompson K. Cryogenics 1966, 6, 80- 88.
5	Freemantle M. Chem. Eng. News 2005, 83, 49.
6	Wen B. Y. ; Sun C. Z. ; Bai B. F. Acta Phys. -Chim. Sin. 2015, 31, 261.
6	温伯尧; 孙成珍; 白博峰. 物理化学学报, 2015, 31, 261.
7	Sun C. Z. ; Zhang F. ; Liu H. ; Bai B. F. CIESC J. 2014, 65, 3026.
7	孙成珍; 张锋; 柳海; 白博峰. 化工学报, 2014, 65, 3026.
8	Li H. L. ; Jia Y. X. ; Hu Y. D. Acta Phys. -Chim. Sin. 2012, 28, 573.
8	李海兰; 贾玉香; 胡仰栋. 物理化学学报, 2012, 28, 573.
9	Hu W. ; Wu X. ; Li Z. ; Yang J. Nanoscale 2013, 5, 9062.
10	Zhang Y. ; Hao F. ; Xiao H. ; Liu C. ; Shi X. ; Chen X. Int. J. Hydrog. Energy 2016, 41, 23067.
11	Zhang Y. ; Shi Q. ; Liu Y. ; Wang Y. ; Meng Z. ; Xiao C. ; Deng K. ; Rao D. ; Lu R. J. Phys. Chem. C 2015, 119, 19826.
12	Bartolomei M. ; Carmona-Novillo E. ; Hernández M. I. ; Campos-Martínez J. ; Pirani F. ; Giorgi G. J. Phys. Chem. C 2014, 118
13	Wang Y. ; Li J. ; Yang Q. ; Zhong C. ACS Appl. Mater. Interfaces 2016, 8, 8694.
14	Baughman R. ; Eckhardt H. ; Kertesz M. J. Chem. Phys. 1987, 87, 6687.
15	Enyashin A. N. ; Ivanovskii A. L. Phys. Status Solidi B 2011, 248, 1879.
16	Zhang H. ; He X. ; Zhao M. ; Zhang M. ; Zhao L. ; Feng X. ; Luo Y. J. Phys. Chem. C 2012, 116, 16634.
17	Delley B. J. Chem. Phys. 2000, 113, 7756.
18	Delley B. J. Phys. Chem. 1996, 100, 6107.
19	Perdew J. P. ; Burke K. ; Ernzerhof M. Phys. Rev. Lett. 1996, 77, 3865.
20	Grimme S. J. Comput. Chem. 2006, 27, 1787.
21	Halgren T. A. ; Lipscomb W. N. Chem. Phys. Lett. 1977, 49, 225.
22	Henkelman G. ; Uberuaga B. P. ; Jónsson H. J. Chem. Phys. 2000, 113, 9901.
23	Bu H. ; Zhao M. ; Wang A. ; Wang X. Carbon 2013, 65, 341.
24	Puigdollers A. R. ; Alonso G. ; Gamallo P. Carbon 2016, 96, 879.
25	Li Y. ; Liao Y. ; Chen Z. Int. Ed. 2014, 53, 7248.
26	Li J. R. ; Kuppler R. J. ; Zhou H. C. Chem. Soc. Rev. 2009, 38, 1477.
27	Li F. ; Qu Y. ; Zhao M. Carbon 2015, 95, 51.
28	Hu W. ; Wu X. ; Li Z. ; Yang Phys. Chem. Chem. Phys. 2013, 15, 5753.
29	Zhu L. ; Xue Q. ; Li X. ; Wu T. ; Jin Y. ; Xing W. J. Mater. Chem. A 2015, 3, 21351.
30	Liu, W. G. Carbon Nitride and Graphyne as the Membrane forSeparating Small Molecules. M.S. Dissertation, XiangtanUniversity, Xiangtan, 2014.
30	刘文戈.氮化碳和石墨炔对小分子的筛选. [D].湘潭:湘潭大学, 2014.
31	Lu R. ; Rao D. ; Lu Z. ; Qian J. ; Li F. ; Wu H. ; Wang Y. ; Xiao C. ; Deng K. ; Kan E. J. Phys. Chem. C 2012, 116, 21291.
32	Schrier J. J. Phys. Chem. Lett. 2010, 1, 2284.
33	Arrhenius S. Z. Phys. Chem. 1889, 4, 226.
34	Blankenburg S. ; Bieri M. ; Fasel R. ; Müllen K. ; Pignedoli C. A. ; Passerone D. Small 2010, 6, 2266.
35	Oyama S. ; Lee D. ; Hacarlioglu P. ; Saraf R. J. Membr. Sci. 2004, 244, 45.
36	Zhu Z. J. Membr. Sci. 2006, 281, 754.

[1]	高凤雨, 刘恒恒, 姚小龙, Sani Zaharaddeen, 唐晓龙, 罗宁, 易红宏, 赵顺征, 于庆君, 周远松. 球形表面富锰Mn_xCo_3−xO_4−ƞ尖晶石型催化剂选择性催化还原NO_x研究[J]. 物理化学学报, 2023, 39(9): 2212003 -0 .
[2]	袁干印, 奚政, 王楚, 孙晓环, 韩杰, 郭荣. 超分子手性聚苯胺-金复合纳米酶的构建及其对映选择性催化[J]. 物理化学学报, 2023, 39(7): 2212061 -0 .
[3]	罗铖, 龙庆, 程蓓, 朱必成, 王临曦. Pt-C₃N₄/BiOCl S型异质结应用于光催化CO₂还原的理论计算研究[J]. 物理化学学报, 2023, 39(6): 2212026 -0 .
[4]	李若宁, 张雪, 薛娜, 李杰, 吴天昊, 徐榛, 王一帆, 李娜, 唐浩, 侯士敏, 王永锋. Ag(111)表面Ag配位结构的分等级组装[J]. 物理化学学报, 2022, 38(8): 2011060 - .
[5]	崔柏桦, 施毅, 李根, 陈亚楠, 陈伟, 邓意达, 胡文彬. 海水电解面临的挑战与机遇：含氯电化学中先进材料研究进展[J]. 物理化学学报, 2022, 38(6): 2106010 - .
[6]	卢浩然, 魏雅清, 龙闰. 纳米孔缺陷导致单层黑磷电荷局域极大抑制非辐射电子-空穴复合的时域模拟[J]. 物理化学学报, 2022, 38(5): 2006064 - .
[7]	杨贻顺, 周敏, 邢燕霞. 基于γ-石墨炔分子磁隧道结对称性依赖的输运性质[J]. 物理化学学报, 2022, 38(4): 2003004 - .
[8]	李少鹏, 杜靖, 张彬, 刘艳贞, 梅清清, 孟庆磊, 董明华, 杜鹃, 赵志娟, 郑黎荣, 韩布兴, 赵美廷, 刘会贞. 利用空间位阻和氢溢流协同作用促进5-羟甲基糠醛选择性加氢制备5-甲基糠醛[J]. 物理化学学报, 2022, 38(10): 2206019 - .
[9]	李孟婷, 郑星群, 李莉, 魏子栋. 碱性介质中氢氧化和析氢反应机理研究现状[J]. 物理化学学报, 2021, 37(9): 2007054 - .
[10]	周君慧, 敖志敏, 安太成. 基于密度泛函理论下H₂S在单原子催化剂V/Ti₂CO₂上的分解机理研究[J]. 物理化学学报, 2021, 37(8): 2007086 - .
[11]	郝磊端, 孙振宇. 基于金属氧化物材料的二氧化碳电催化还原[J]. 物理化学学报, 2021, 37(7): 2009033 - .
[12]	孟怡辰, 况思宇, 刘海, 范群, 马新宾, 张生. 面向CO₂电化学转化的铜基催化剂研究进展[J]. 物理化学学报, 2021, 37(5): 2006034 - .
[13]	王云飞, 刘建华, 于美, 钟锦岩, 周琪森, 邱俊明, 张晓亮. SnO₂表面卤化提高钙钛矿太阳能电池光伏性能[J]. 物理化学学报, 2021, 37(3): 2006030 - .
[14]	施俊杰, 胡子琦, 杨逸豪, 步宇翔, 施祖进. 内嵌金属碳氮化物团簇富勒烯的稳定性与生成机理[J]. 物理化学学报, 2021, 37(10): 1907077 - .
[15]	李诗涵,赵侦超,李世坤,邢友东,张维萍. DFT计算结合固体NMR研究富铝SSZ-13的铝分布和Brønsted酸性[J]. 物理化学学报, 2020, 36(4): 1903021 - .

菱形石墨炔薄膜He分离特性的密度泛函理论研究

Helium Separation Performance of the Rhombic-Graphyne Monolayer Membrane: Density Functional Theory Calculations

RichHTML

PDF

赞

可视化

摘要/Abstract

支持信息

引用本文

使用本文

参考文献

相关文章 15

Metrics

推荐阅读 0
