锂离子电池用Cr2O3/TiO2复合材料的电化学性能

doi:10.3866/PKU.WHXB20110715

物理化学学报 >> 2011, Vol. 27 >> Issue (07): 1666-1672.doi: 10.3866/PKU.WHXB20110715

锂离子电池用Cr₂O₃/TiO₂复合材料的电化学性能

赵星, 庄全超, 邱祥云, 徐守冬, 史月丽, 崔永丽

中国矿业大学材料科学与工程学院锂离子电池实验室, 江苏徐州 221116

收稿日期:2011-02-24 修回日期:2011-03-30 发布日期:2011-06-28
通讯作者: 庄全超 E-mail:zhuangquanchao@126.com
基金资助:
中央高校基本科研业务费专项资金(2010LKHX03、2010QNB04、2010QNB05)和中国矿业大学科技攀登计划(ON090237)资助项目

Electrochemical Performance of Cr₂O₃/TiO₂ Composite Material for Lithium Ion Batteries

ZHAO Xing, ZHUANG Quan-Chao, QIU Xiang-Yun, XU Shou-Dong, SHI Yue-Li, CUI Yong-Li

Li-ion Batteries Laboratory, School of Materials Science and Engineering, China University of Mining and Technology, Xuzhou 221116, Jiangsu Province, P. R. China

Received:2011-02-24 Revised:2011-03-30 Published:2011-06-28
Contact: ZHUANG Quan-Chao E-mail:zhuangquanchao@126.com
Supported by:
The project was supported by the Fundamental Research Funds for the Central Universities, China (2010LKHX03, 2010QNB04, 2010QNB05) and Science and Technology “Climbing” Program of China University of Mining and Technology (ON090237).

摘要/Abstract

摘要：

采用高温固相反应法合成了Cr₂O₃/TiO₂复合材料, 运用X射线衍射(XRD)、扫描电子显微镜(SEM)、充放电测试、循环伏安(CV)、电化学阻抗谱(EIS)等对其结构、形貌和电化学性能进行了表征. 研究结果表明: TiO₂掺杂能够显著改善Cr₂O₃的充放电循环性能, Cr₂O₃/TiO₂复合材料在充放电循环22周后仍有454 mAh·g^-1的可逆循环容量, 容量保持率达到了73.6%, 主要归因于TiO₂掺杂能够显著提高Cr₂O₃的电导率. Cr₂O₃/TiO₂复合材料首次放电过程中由于电极体积膨胀导致的固体电解质相界面(SEI)膜迅速增厚和活性材料电导率的降低可能是其首次充放电过程中存在较大不可逆容量和循环容量衰减的重要原因.

关键词: 锂离子电池, Cr₂O₃/TiO₂复合材料, 转化反应, 电导率, 固体电解质相界面膜

Abstract:

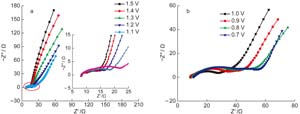

The Cr₂O₃/TiO₂ composite material was prepared by a high-temperature solid-state reaction and its structure, morphology, and electrochemical performance were characterized by scanning electron microscopy (SEM), X-ray diffraction (XRD), charge-discharge test, cyclic voltammetry (CV), and electrochemical impedance spectroscopy (EIS). We found that TiO₂ doping significantly improved the cyclic performance of Cr₂O₃ and the reversible capacity of the Cr₂O₃/TiO₂ composite material was 454 mAh·g^-1 after 22 charge-discharge cycles, therefore, it has a capacity retention of 73.6% and this is mainly due to TiO₂ doping that significantly increases the conductivity of Cr₂O₃. Our results revealed that the initial large irreversible capacity and the capacity fading could be attributed to an increase in the thickness of the solid electrolyte interface (SEI) film and a reduction in the conductivity of the materials. This was caused by a volume expansion of the Cr₂O₃/TiO₂ electrode during the first discharge process.

Key words: Lithium ion battery, Cr₂O₃/TiO₂ composite material, Conversion reaction, Conductivity, Solid electrolyte interface film

赵星, 庄全超, 邱祥云, 徐守冬, 史月丽, 崔永丽. 锂离子电池用Cr₂O₃/TiO₂复合材料的电化学性能[J]. 物理化学学报, 2011, 27(07): 1666-1672.

ZHAO Xing, ZHUANG Quan-Chao, QIU Xiang-Yun, XU Shou-Dong, SHI Yue-Li, CUI Yong-Li. Electrochemical Performance of Cr₂O₃/TiO₂ Composite Material for Lithium Ion Batteries[J]. Acta Phys. -Chim. Sin., 2011, 27(07): 1666-1672.

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB20110715

https://www.whxb.pku.edu.cn/CN/Y2011/V27/I07/1666

参考文献

(1) Yu, F.; Zhang, J. J.;Wang, C. Y.; Yuan, J.; Yang, Y. F.; Song, G. Z. Progress in Chemistry 2010, 22 (1), 9. [于锋, 张敬杰, 王昌胤, 袁静, 杨岩峰, 宋广智. 化学进展, 2010, 22 (1), 9.]
(2) Zhou, H. H.; Ci, Y. X.; Liu, C. Y. Progress in Chemistry 1998, 10(1), 85. [周恒辉, 慈云祥, 刘昌炎. 化学进展, 1998, 10 (1), 85.]
(3) Poizot, P.; Laruelle, S.; Grugeon, S.; Dupont, L.; Tarascon, J. M. Nature 2000, 407, 496.
(4) Pereira, N.; Dupont, L.; Tarascon, J. M.; Klein, L. C.; Amatucci, G. G. J. Electrochem. Soc. 2003, 150 (9), A1273.
(5) Pereira, N.; Klein, L. C.; Amatucci, G. G. J. Electrochem. Soc. 2002, 149 (3), A262.
(6) Débart, A.; Dupont, L.; Patrice, R.; Tarascon, J. M. Solid State Sci. 2006, 8, 640.
(7) Souza, D. C. S.; Pralong, V.; Jacobson, A. J.; Nazar, L. F. Science 2002, 296 (5575), 2012.
(8) Mauvernay, B.; Doublet, M. L.; Monconduit, L. J. Phys. Chem. Solids 2006, 67, 1252.
(9) Silva, D. C. C.; Crosnier, O.; Ouvrard, G.; Greedan, J.; Safa- Sefat, A.; Nazar, L. F. Electrochem. Solid-State Lett. 2003, 6 (8), A162.
(10) Xue, M. Z.; Fu, Z.W. Electrochem. Commun. 2006, 8 (12), 1855.
(11) Badway, F.; Cosandey, F.; Pereira, N.; Amatucci, G. G. J. Electrochem. Soc. 2003, 150 (10), A1318.
(12) Li, H.; Balaya, P.; Maier, J. J. Electrochem. Soc. 2004, 151, A1878.
(13) Hu, J.; Li, H.; Huang, X. J.; Chen, L. Q. Solid State Ionics 2006, 177, 2791.
(14) Jamnik, J.; Maier, J. Phys. Chem. Chem. Phys. 2003, 5, 5215.
(15) Hu, J.; Li, H.; Huang, X. J. Electrochem. Solid State Lett. 2005, 8 (1), A66.
(16) Chou, S. L.;Wang, J. Z.; Zhong, C.; Rahman, M. M.; Liu, H. K.; Dou, S. X. Electrochimica Acta 2009, 54, 7519.
(17) Hassan, M. F.; Rahman, M. M.; Guo, Z. P.; Chen, Z. X.; Liu, H. K. Electrochimica Acta 2010, 55, 5006.
(18) Wagemaker, M.; Kearley, G. J. J. Am. Chem. Soc. 2003, 125, 840.
(19) He, B. L.; Dong, B.; Li, H. L. Electrochem. Commun. 2007, 9, 425.
(20) An, L. P.; Gao, X. P.; Li, G. R.; Yan, T. Y.; Zhu, H. Y.; Shen, P. W. Electrochimica Acta 2008, 53, 4573.
(21) Xu, J.;Wang, Y.; Li, Z. J. Power Sources 2008, 175, 903.
(22) Balaya, P.; Li, H.; Kienle, L.; Maier, J. Adv. Funct. Mater. 2003, 13, 621.
(23) Laruelle, S.; Grugeon, S.; Poizot, P.; Dollé, M.; Dupont, L.; Tarascon, J. M. J. Electrochem. Soc. 2002, 149 (5), A627.
(24) Zhukovskii, Y. F.; Kotomin, E. A.; Balaya, P.; Maier, J. Solid State Sci. 2008, 10, 491.
(25) Zhuang, Q. C.;Wei, T.; Du, L. L. J. Phys. Chem. C 2010, 114, 8614.
(26) Mitra, S.; Poizot, P.; Finke, A.; Tarascon, J. M. Adv. Funct. Mater. 2006, 16 (17), 2281.
(27) Li, H.;Wang, Z. X.; Chen, L. Q.; Huang, X. J. Adv. Mater. 2009, 21 (45), 4593.
(28) Zhuang, Q. C.; Xu, S. D.; Qiu, X. Y. Progress in Chemistry 2010, 22 (6), 1044. [庄全超, 徐守冬, 邱祥云. 化学进展, 2010, 22 (6), 1044.]
(29) Zhuang, Q. C.; Chen, Z. F.; Dong, Q. F.; Jiang, Y. X.; Huang, L.; Sun, S. G. Chinese Science Bulletin 2006, 51 (9), 1055.

[1]	鲁航语, 侯瑞林, 褚世勇, 周豪慎, 郭少华. 高比能锂离子电池层状富锂正极材料改性策略研究进展[J]. 物理化学学报, 2023, 39(7): 2211057 -0 .
[2]	汪茹, 刘志康, 严超, 伽龙, 黄云辉. 高安全锂离子电池复合集流体的界面强化[J]. 物理化学学报, 2023, 39(2): 2203043 -0 .
[3]	朱思颖, 李辉阳, 胡忠利, 张桥保, 赵金保, 张力. 锂离子电池氧化亚硅负极结构优化和界面改性研究进展[J]. 物理化学学报, 2022, 38(6): 2103052 - .
[4]	杨越, 朱加伟, 王鹏彦, 刘海咪, 曾炜豪, 陈磊, 陈志祥, 木士春. 镶嵌于NH₂-MIL-125 (Ti)衍生氮掺多孔碳中的花状超细纳米TiO₂作为高活性和稳定性的锂离子电池负极材料[J]. 物理化学学报, 2022, 38(6): 2106002 - .
[5]	莫英, 肖逵逵, 吴剑芳, 刘辉, 胡爱平, 高鹏, 刘继磊. 锂离子电池隔膜的功能化改性及表征技术[J]. 物理化学学报, 2022, 38(6): 2107030 - .
[6]	吴锋, 李晴, 陈来, 王紫润, 陈刚, 包丽颖, 卢赟, 陈实, 苏岳锋. 高镍正极材料中钴元素的替代方案及其合成工艺优化[J]. 物理化学学报, 2022, 38(5): 2007017 - .
[7]	刘学伟, 牛莹, 曹瑞雄, 陈晓红, 商红岩, 宋怀河. 石墨烯包覆天然球形石墨作为锂离子电池的负极材料，是否需要乙炔黑导电剂？[J]. 物理化学学报, 2022, 38(2): 2012062 - .
[8]	丁晓博, 黄倩晖, 熊训辉. 锂离子电池快充石墨负极研究与应用[J]. 物理化学学报, 2022, 38(11): 2204057 - .
[9]	苏岳锋, 张其雨, 陈来, 包丽颖, 卢赟, 陈实, 吴锋. ZrO₂包覆高镍LiNi_0.8Co_0.1Mn_0.1O₂正极材料提高其循环稳定性的作用机理[J]. 物理化学学报, 2021, 37(3): 2005062 - .
[10]	张思东, 刘园, 祁慕尧, 曹安民. 表面限域掺杂提升高比能正极材料稳定性[J]. 物理化学学报, 2021, 37(11): 2011007 - .
[11]	叶耀坤, 胡宗祥, 刘佳华, 林伟成, 陈涛文, 郑家新, 潘锋. 锂离子电池正极材料中的极化子现象理论计算研究进展[J]. 物理化学学报, 2021, 37(11): 2011003 - .
[12]	安惠芳, 姜莉, 李峰, 吴平, 朱晓舒, 魏少华, 周益明. 基于水凝胶衍生的硅/碳纳米管/石墨烯纳米复合材料及储锂性能[J]. 物理化学学报, 2020, 36(7): 1905034 - .
[13]	陈光海,白莹,高永晟,吴锋,吴川. 全固态钠离子电池硫系化合物电解质[J]. 物理化学学报, 2020, 36(5): 1905009 - .
[14]	徐来强,李佳阳,刘城,邹国强,侯红帅,纪效波. 无机钠离子电池固体电解质研究进展[J]. 物理化学学报, 2020, 36(5): 1905013 - .
[15]	李超, 沈明, 胡炳文. 面向金属离子电池研究的固体核磁共振和电子顺磁共振方法[J]. 物理化学学报, 2020, 36(4): 1902019 - .

锂离子电池用Cr₂O₃/TiO₂复合材料的电化学性能

Electrochemical Performance of Cr₂O₃/TiO₂ Composite Material for Lithium Ion Batteries

PDF

赞

可视化

摘要/Abstract

引用本文

使用本文

参考文献

相关文章 15

Metrics

推荐阅读 0
