原位相分离合成V2O5/Fe2V4O13纳米复合材料及其储钠性能

doi:10.3866/PKU.WHXB201906046

摘要/Abstract

摘要：

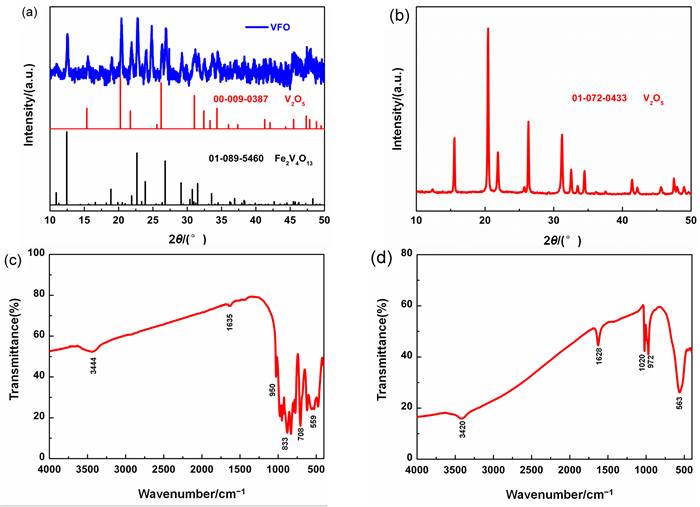

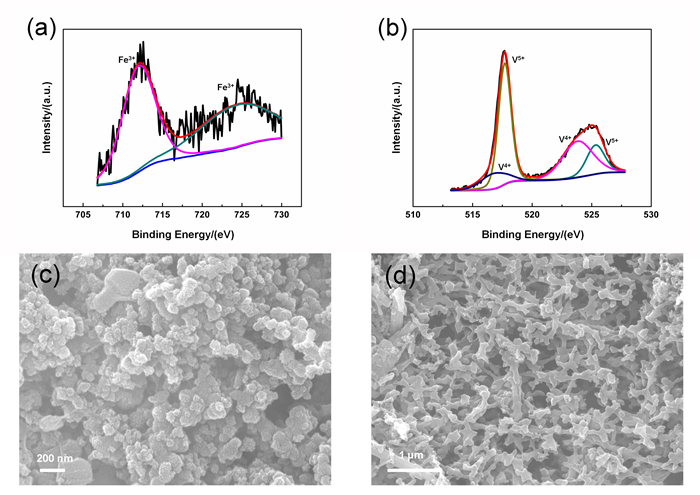

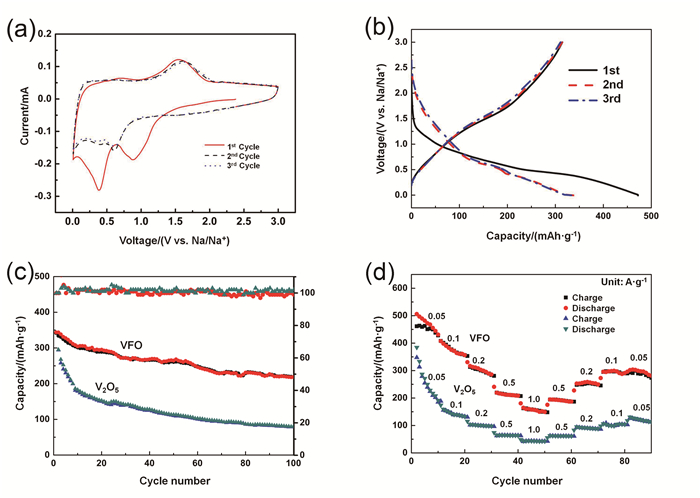

钠具有资源丰富、成本低廉等优势，因此钠离子电池被认为是未来替代锂离子电池的最佳候选者之一。然而，寻找合适的电极材料是当前制备高性能钠离子电池面临的难题之一。在众多候选材料中，钒酸盐材料通过引入阳离子增加钒的配位数，使得材料结构的稳定性得到提高，从而改善了钠离子电池的电化学性能。本文研究了一种原位相分离法合成V₂O₅/Fe₂V₄O₁₃纳米复合材料。通过扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)、傅里叶变换红外光谱(FTIR)等对电极材料形貌、组成和结构进行了表征。实验结果显示，V₂O₅/Fe₂V₄O₁₃纳米复合材料相对于V₂O₅纳米线材料，结构更加稳定，在0.1 A·g^-1电流密度下，初始放电容量由295.4 mAh·g^-1提升到342 mAh·g^-1，循环100圈容量保持率由26.6%提高到65.8%，获得了更加优异的倍率性能(在1.0 A·g^-1电流密度下，容量由44 mAh·g^-1提高到160 mAh·g^-1)。因此，V₂O₅/Fe₂V₄O₁₃纳米复合材料的研究为开拓新型高性能钠离子电池负极材料拓宽了思路。

关键词: 钠离子电池, 负极材料, V₂O₅/Fe₂V₄O₁₃, 电化学

Abstract:

Sodium has the advantages of being an abundant resource and having a low cost; thus, sodium ion batteries are considered as one of the best candidates for replacing lithium ion batteries in the future. However, the radius of the sodium ion is larger than that of the lithium ion, and the de-intercalation of the sodium ion will seriously damage the crystal structure of most electrode materials during the charging and discharging process, which considerably limits its charge-discharge specific capacity, cycle performance, and rate performance. However, finding appropriate electrode materials is one of the difficulties in fabricating high-performance sodium ion batteries. Among the many candidate materials, vanadate materials can improve the stability of material structures by introducing cations to increase the coordination numbers of vanadium, thus improving the electrochemical performance of sodium ion batteries. In this paper, an in situ phase separation method to fabricate V₂O₅/Fe₂V₄O₁₃ nanocomposite materials is reported. First, we synthesized hydrated crystalline Fe₅V₁₅O₃₉(OH)₉·9H₂O nanomaterials using a water bath heating method; then, we in situ constructed two-phase nanocomposite V₂O₅ and Fe₂V₄O₁₃ from the single phase by further high-temperature treatment. The morphology, composition, and structure of the electrode materials were characterized by scanning electron microscopy (SEM), transmission electron microscopy (TEM), X-ray diffraction (XRD), Fourier transform infrared spectroscopy(FTIR), as well as other methods. The V₂O₅/Fe₂V₄O₁₃ nanocomposite materials were found to have a more stable structure, higher initial discharge capacity (342 mAh·g^-1 at a current density of 0.1 A·g^-1), longer cycle life, and better rate performance than V₂O₅ nanowires. Therefore, this research on V₂O₅/Fe₂V₄O₁₃ nanocomposite materials has broadened ability to develop new high-performance anode materials for sodium ion batteries.

Key words: Sodium ion battery, Anode material, V₂O₅/Fe₂V₄O₁₃, Electrochemistry

点击下载补充材料PDF格式文件

周鹏,盛进之,高崇伟,董君,安琴友,麦立强. 原位相分离合成V₂O₅/Fe₂V₄O₁₃纳米复合材料及其储钠性能[J]. 物理化学学报, 2020, 36(5), 1906046. doi: 10.3866/PKU.WHXB201906046

Peng Zhou,Jinzhi Sheng,Chongwei Gao,Jun Dong,Qinyou An,Liqiang Mai. Synthesis of V₂O₅/Fe₂V₄O₁₃ Nanocomposite Materials using In situ Phase Separation and the Electrochemical Performance for Sodium Storage[J]. Acta Physico-Chimica Sinica 2020, 36(5), 1906046. doi: 10.3866/PKU.WHXB201906046

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB201906046

https://www.whxb.pku.edu.cn/CN/Y2020/V36/I5/1906046

图/表 4

参考文献 38

1	Tarascon J. M. ; Armand M. Nature 2001, 414, 359. doi: 10.1038/35104644
2	Bruce P. G. ; Freunberger S. A. ; Hardwick L. J. ; Jean-Marie T. Nat. Mater. 2011, 11, 19. doi: 10.1038/NMAT3191
3	Recham N. ; Chotard J. N. ; Dupont L. ; Delacourt C. ; Walker W. ; Armand M. ; Tarascon J. M. Nat. Mater. 2010, 9, 68. doi: 10.1038/NMAT2590
4	Kisuk K. ; Shirley M. Y. ; Julien B. ; Grey C. P. ; Gerbrand C. Science 2006, 311, 977. doi: 10.1126/science.1122152
5	Wang H. ; Liu S. ; Ren Y. ; Wang W. ; Tang A. Energy Environ. Sci. 2012, 5, 6173. doi: 10.1039/c2ee03215e
6	Wang S. ; Li S. ; Sun Y. ; Feng X. ; Chen C. Energy Environ. Sci. 2011, 4, 2854. doi: 10.1039/c1ee01172c
7	Wu H. ; Chan G. ; Choi J. W. ; Ryu I. ; Yao Y. ; McDowell M. T. ; Lee S. W. ; Jackson A. ; Yang Y. ; Hu L. ; et al Nanotechnol. 2012, 7, 310. doi: 10.1038/NNANO.2012.35
8	Hong S. Y. ; Kim Y. ; Park Y. ; Choi A. ; Choi N. S. ; Lee K. T. Energy Environ. Sci. 2013, 6, 168. doi: 10.1039/c3ee40811f
9	Ellis B. L. ; Nazar L. F. Curr. Opin. Solid. ST. M. 2012, 16, 168. doi: 10.1016/j.cossms.2012.04.002
10	Li H. ; Wu C. ; Wu F. ; Bai Y. Acta Chim. Sin. 2014, 72, 21. doi: 10.6023/A13080830
11	Palomares V. ; Serras P. ; Villaluenga I. ; Hueso K. B. ; Carretero-González J. ; Rojo T. Energy Environ. Sci. 2012, 5, 5884. doi: 10.1039/c2ee02781j
12	Kim S. W. ; Seo D. H. ; Ma X. ; Ceder G. ; Kang K. Adv. Energy Mater. 2012, 2, 710. doi: 10.1002/aenm.201200026
13	Ong S. P. ; Chevrier V. L. ; Hautier G. ; Jain A. ; Moore C. ; Kim S. ; Ma X. ; Ceder G. Energy Environ. Sci 2011, 4, 3680. doi: 10.1039/c1ee01782a
14	Liu J. ; Zhang J. G. ; Yang Z. ; Lemmon J. P. ; Imhoff C. ; Graff G. L. ; Li L. ; Hu J. ; Wang C. ; Xiao J. ; et al Adv. Funct. Mater. 2013, 23, 929. doi: 10.1002/adfm.201200690
15	Yao Y. ; McDowell M. T. ; Ryu I. ; Wu H. ; Liu N. ; Hu L. ; Nix W. D. ; Cui Y. Nano Lett. 2011, 11, 2949. doi: 10.1021/nl201470j
16	Fergus J. W. J. Power Sources 2010, 195, 939. doi: 10.1016/j.jpowsour.2009.08.089
17	Chao D. ; Xia X. ; Liu J. ; Fan Z. ; Ng C. F. ; Lin J. ; Zhang H. ; Shen Z. X. ; Fan H. J. Adv. Mater. 2014, 26, 5794. doi: 10.1002/adma.201400719
18	Raju V. ; Rains J. ; Gates C. ; Luo W. ; Wang X. ; Stickle W. F. ; Stucky G. D. ; Ji X. Nano Lett. 2014, 14, 4119. doi: 10.1021/nl501692p
19	Wang Y. ; Cao G. Adv. Mater. 2008, 20, 2251. doi: 10.1002/adma.200702242
20	Mai L. Q. ; Xu X. ; Han C. H. ; Luo Y. Z. ; Xu L. ; Wu Y. A. ; Zhao Y. L. Nano Lett. 2011, 11, 4992. doi: 10.1021/nl202943b
21	Chen Z. ; Qin Y. ; Weng D. ; Xiao Q. ; Peng Y. ; Wang X. ; Li H. ; Wei F. ; Lu Y. Adv. Funct. Mater. 2009, 19, 3420. doi: 10.1002/adfm.200900971
22	Wang Y. ; Takahashi K. ; Shang H. M. ; Cao G. Z. J. Phys. Chem. B 2005, 109, 3085. doi: 10.1021/jp044286w
23	Wei X. J. ; An Q. Y. ; Wei Q. L. ; Yan M. Y. ; Wang X. P. ; Li Q. D. ; Zhang P. F. ; Wang B. L. ; Mai L. Q. Phys. Chem. Chem. Phys. 2014, 16, 18680. doi: 10.1039/c4cp02762k
24	Wei Q. L. ; Jiang Z. Y. ; Tan S. S. ; Li Q. D. ; Huang L. ; Yan M. Y. ; Zhou L. ; An Q. Y. ; Mai L. Q. ACS Appl. Mater. Interfaces 2015, 7, 18211. doi: 10.1021/acsami.5b06154
25	Muller-Bouvet D. ; Baddour-Hadjean R. ; Tanabe M. ; Huynh L. T. N. ; Le M. L. P. ; Pereira-Ramos J. P. Electrochim. Acta 2015, 176, 586. doi: 10.1016/j.electacta.2015.07.030
26	Kai Z. ; Zhang C. ; Guo S. ; Yu H. ; Liao K. ; Gang C. ; Wei Y. ; Zhou H. S. ChemElectroChem 2016, 2, 1660. doi: 10.1002/celc.201500240
27	Wang X. ; Li G. ; Hassan F. M. ; Li J. ; Fan X. ; Batmaz R. ; Xiao X. ; Chen Z. Nano Energy 2015, 15, 746. doi: 10.1016/j.nanoen.2015.05.038
28	Xu X. M. ; Niu C. J. ; Duan M. Y. ; Wang X. P. ; Huang L. ; Wang J. H. ; Pu L. T. ; Ren W. H. ; Shi C. W. ; Meng J. S. ; et al Nat. Commun. 2017, 8, 460. doi: 10.1038/s41467-017-00211-5
29	Sarkar A. ; Sarkar S. ; Sarkar T. ; Kumar P. ; Bharadwaj M. D. ; Mitra S. ACS Appl. Mater. Interfaces 2015, 7, 31. doi: 10.1021/acsami.5b03210
30	Wei Q. L. ; Wang Q. Q. ; Li Q. D. ; An Q. Y. ; Zhao Y. L. ; Peng Z. ; Jiang Y. L. ; Tan S. S. ; Yan M. Y. ; Mai L. Q. Nano Energy 2018, 47, 294. doi: 10.1016/j.nanoen.2018.02.028
31	Peng Z. ; Wei Q. L. ; Tan S. S. ; He P. ; Luo W. ; An Q. Y. ; Mai L. Q. Chem Commun. 2018, 54, 4041. doi: 10.1039/c8cc00987b
32	Luo Y. Z. ; Huang D. ; Liang C. ; Wang P. ; Han K. ; Wu B. ; Cao F. ; Mai L. Q. ; Chen H. Small 2019, 15, 1804706. doi: 10.1002/smll.201804706
33	Allen G. C. ; Curtis M. T. ; Hooper A. J. ; Tucker P. M. J. Chem. Soc. Dalton Trans. 1974, 1525 doi: 10.1039/dt9740001525
34	Tan B. J. ; Klabunde K. J. ; Sherwood P. M. A. Chem. Mater. 1990, 2, 186. doi: 10.1021/cm00008a021
35	Moser T. P. ; Schrader G. L. J. Catal. 1987, 104, 99. doi: 10.1016/0021-9517(87)90340-X
36	Igarashi H. ; Tsuji K. ; Okuhara T. ; Misono M. J. Phys. Chem. 1993, 97, 7065. doi: 10.1021/j100129a023
37	Berry F. J. ; Brett M. E. ; Marbrow R. A. ; Patterson W. R. J. Chem. Soc. Dalton Trans. 1984, 985 doi: 10.1039/DT9840000985
38	Minyaev A. I. ; Denisov I. A. ; Soroko V. E. ; Konovalov V. A. ZhurnalPrikladnoiKhimii 1986, 59
