石墨烯晶圆的制备：从高品质到规模化

doi:10.3866/PKU.WHXB202007068

物理化学学报 >> 2022, Vol. 38 >> Issue (2): 2007068.doi: 10.3866/PKU.WHXB202007068

所属专题：石墨烯的功能与应用

石墨烯晶圆的制备：从高品质到规模化

姜蓓¹, 孙靖宇²^,³^,*(), 刘忠范¹^,²^,*()

¹ 北京大学纳米化学研究中心，北京分子科学国家研究中心，北京大学化学与分子工程学院，北京 100871
² 北京石墨烯研究院，北京 100095
³ 苏州大学能源学院，苏州大学能源与材料创新研究院，苏州大学-北京石墨烯研究院协同创新中心，江苏苏州 215006

收稿日期:2020-07-25 录用日期:2020-08-19 发布日期:2020-08-21
通讯作者: 孙靖宇,刘忠范 E-mail:sunjy86@suda.edu.cn;zfliu@pku.edu.cn
作者简介:孙靖宇，1986年出生。2013年获牛津大学博士学位；现为苏州大学教授、博士生导师，北京石墨烯研究院研究员、课题组长。主要研究方向为石墨烯晶圆、石墨烯玻璃、烯碳能源材料的可控直接制备
刘忠范，1962年出生。1990年获东京大学博士学位；现为中国科学院院士，北京大学教授、博士生导师，北京石墨烯研究院院长。主要研究方向为石墨烯的CVD生长方法与应用
基金资助:
国家重点基础研究发展规划项目(973)(2016YFA0200103);国家自然科学基金(61527814);国家自然科学基金(51702225);北京分子科学国家研究中心(BNLMS-CXTD-202001);北京市科学技术委员会(Z191100000819004)

Synthesis of Graphene Wafers: from Lab to Fab

Bei Jiang¹, Jingyu Sun²^,³^,*(), Zhongfan Liu¹^,²^,*()

¹ Center for Nanochemistry, Beijing National Laboratory for Molecular Sciences, College of Chemistry and Molecular Engineering, Peking University, Beijing 100871, China
² Beijing Graphene Institute (BGI), Beijing 100095, China
³ College of Energy, Soochow Institute for Energy and Materials InnovationS, SUDA-BGI Collaborative Innovation Center, Soochow University, Suzhou 215006, Jiangsu Province, China

Received:2020-07-25 Accepted:2020-08-19 Published:2020-08-21
Contact: Jingyu Sun,Zhongfan Liu E-mail:sunjy86@suda.edu.cn;zfliu@pku.edu.cn
About author:Email: zfliu@pku.edu.cn (Z.L.)
Email: sunjy86@suda.edu.cn (J.S.)
Supported by:
the National Basic Research Program of China(2016YFA0200103);the National Natural Science Foundation of China(61527814);the National Natural Science Foundation of China(51702225);the Beijing National Laboratory for Molecular Sciences(BNLMS-CXTD-202001);the Beijing Municipal Science and Technology Planning Project(Z191100000819004)

摘要/Abstract

摘要：

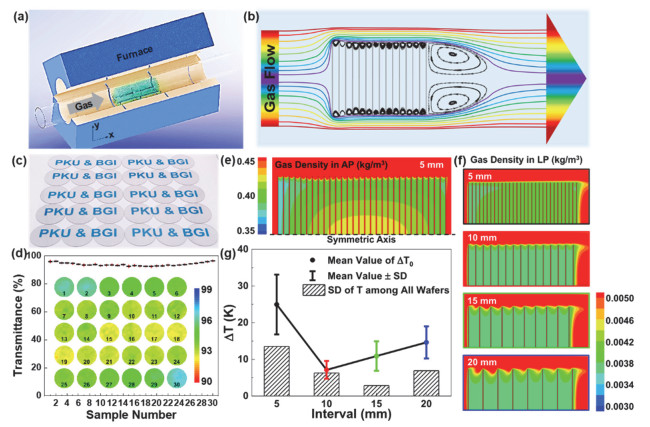

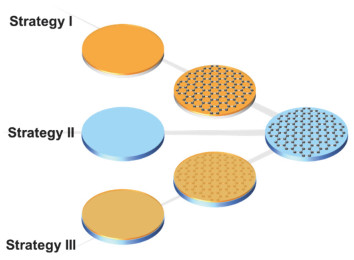

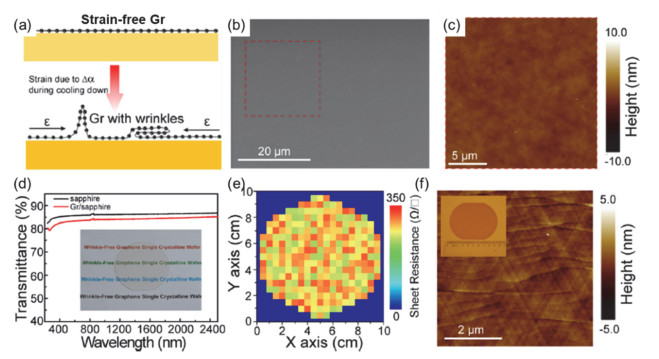

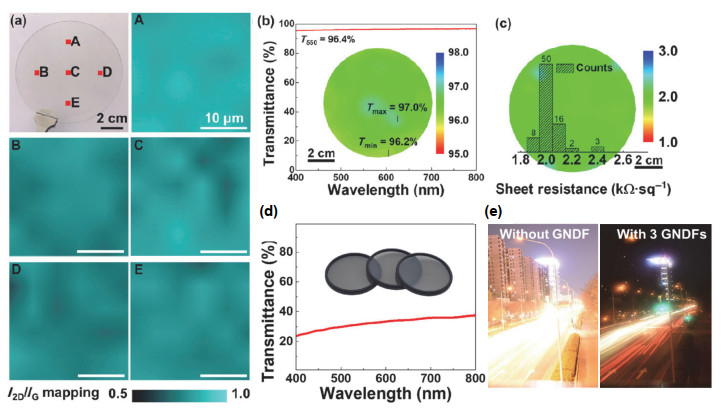

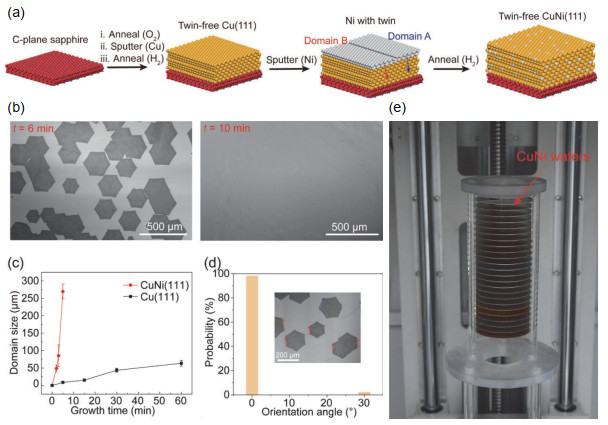

石墨烯晶圆是引领未来的战略材料，在集成电路、微机电系统和传感器等领域具有广阔的应用前景。实现石墨烯晶圆广泛应用的前提是高品质材料的规模化制备。可控性高、工艺兼容性强、成本低的化学气相沉积(chemical vapor deposition，CVD)法，是高品质石墨烯晶圆规模化制备的首选方法。本文将综述石墨烯晶圆的CVD制备进展：首先探讨石墨烯晶圆的制备需求，从实用牵引和应用场景出发，提出石墨烯晶圆的制备品质等级；随后重点介绍石墨烯的晶圆级制备方法和石墨烯晶圆材料的规模化制备技术；最后，对石墨烯晶圆可行的制备路线进行总结，并展望未来可能的发展方向。

关键词: 石墨烯晶圆, 化学气相沉积, 高品质, 规模化制备

Abstract:

Graphene wafers have emerged in response to the increasing demand of wafer-scale two-dimensional materials and high-performance on-chip devices in the field of integrated circuits, microelectromechanical systems, and sensors. Wafer-scale graphene films display great application potential, owing to their atomic layer thickness, excellent thermal and electrical conductivity, and compatibility with wafer-processing technology. Therefore, batch production of graphene wafers is exceedingly crucial. The chemical vapor deposition (CVD) method has attracted attention for the production of high-quality graphene wafers with high controllability, high compatibility, and low cost. Mature CVD manufacturing has been widely employed in the semiconductor industry to date, aiding in the industrialization of CVD graphene wafers and creating opportunities for graphene to enter the new era of nanoelectronics. The quality of graphene wafers has a significant impact on the subsequent device fabrication; hence, considerable efforts have been made to date to realize precise control over domain size, structural defects, and layer thickness during synthesis. In this study, we summarize the recent progress made in wafer-scale CVD graphene synthesis. Initially, we introduce the quality requirements of graphene wafers targeting various application scenarios, and propose the classification of graphene wafers. Single crystallinity is considered to be a key requirement for the graphene used in high-performance electronics and optoelectronics. We then review the recent CVD-derived graphene wafers with regard to substrate types (metal/nonmetal), highlighting the constrictions in graphene quality and corresponding synthetic solutions. Batch synthesis of graphene wafers is further discussed. The significant role of flow dynamics in the up-scaling process is emphasized, followed by relevant experimental instances based on computational fluid dynamics simulations. Finally, strategies for obtaining graphene wafers are overviewed, with the proposal of future perspectives. This study focuses on three areas: (1) Application requirements for the quality of graphene wafers, including target substrate types and as-grown graphene features (chemical stability and electrical and thermal properties), (2) CVD strategies of graphene wafers: As for the growth scenarios on metal substrates, controllable preparation of bilayer/multilayer graphene and the elimination of structural defects remain challenging. With respect to the synthesis over nonmetal wafers, concrete examples highlighting the epitaxial growth on a crystalline substrate and tailorable growth on a surface-reconstructed substrate are summarized. (3) Batch synthesis of graphene wafers: CVD routes for scalable production are explored.

Key words: Graphene wafer, Chemical vapor deposition, High quality, Batch synthesis

姜蓓, 孙靖宇, 刘忠范. 石墨烯晶圆的制备：从高品质到规模化[J]. 物理化学学报, 2022, 38(2), 2007068. doi: 10.3866/PKU.WHXB202007068

Bei Jiang, Jingyu Sun, Zhongfan Liu. Synthesis of Graphene Wafers: from Lab to Fab[J]. Acta Phys. -Chim. Sin. 2022, 38(2), 2007068. doi: 10.3866/PKU.WHXB202007068

链接本文: https://www.whxb.pku.edu.cn/CN/10.3866/PKU.WHXB202007068

https://www.whxb.pku.edu.cn/CN/Y2022/V38/I2/2007068

图/表 5

参考文献 111

1	Novoselov K. S. ; Geim A. K. ; Morozov S. V. ; Jiang D. ; Zhang C. ; Dubonos S. V. ; Grigorieva I. V. ; Firsov A. A. Science 2004, 306, 666. doi: 10.1126/science.1102896
2	Bonaccorso F. ; Sun Z. ; Hasan T. ; Ferrari A. C. Nat. Photonics 2010, 4, 611. doi: 10.1038/nphoton.2010.186
3	Akinwande D. ; Huyghebaert C. ; Wang C. H. ; Serna M. I. ; Goossens S. ; Li L. J. ; Wong H. P. ; Koppens F. H. L. Nature 2019, 573, 507. doi: 10.1038/s41586-019-1573-9
4	Chen Z. L. ; Liu Z. Q. ; Wei T. B. ; Yang S. ; Dou Z. ; Wang Y. ; Ci H. ; Chang H. ; Qi Y. ; Yan J. ; et al Adv. Mater. 2019, 31, 1807345. doi: 10.1002/adma.201807345
5	Qi Y. ; Wang Y. Y. ; Pang Z. Q. ; Dou Z. P. ; Wei T. B. ; Gao P. ; Zhang S. S. ; Xu X. Z. ; Chang Z. H. ; Deng B. ; et al J. Am. Chem. Soc. 2018, 140, 11935. doi: 10.1021/jacs.8b03871
6	Chen Z. L. ; Zhang X. ; Dou Z. P. ; Wei T. B. ; Liu Z. Q. ; Qi Y. ; Ci H. N. ; Wang Y. Y. ; Li Y. ; Chang H. L. ; et al Adv. Mater. 2018, 30, 1801608. doi: 10.1002/adma.201801608
7	Chen Z. L. ; Gao P. ; Liu Z. F. Acta Phys. -Chim. Sin. 2020, 36, 1907004.
	陈召龙; 高鹏; 刘忠范. 物理化学学报, 2020, 36, 1907004. doi: 10.3866/PKU.WHXB201907004
8	Novoselov K. S. ; Fal'ko V. I. ; Colombo L. ; Gellert P. R. ; Schwab M. G. ; Kim K. Nature 2012, 490, 192. doi: 10.1038/nature11458
9	Lin L. ; Deng B. ; Sun J. Y. ; Peng H. L. ; Liu Z. F. Chem. Rev. 2018, 118, 9281. doi: 10.1021/acs.chemrev.8b00325
10	Zhang Z. P. ; Zhou F. ; Yang P. F. ; Jiang B. ; Hu J. Y. ; Gao X. ; Zhang Y. F. Adv. Opt. Mater. 2020, 8, 2000166. doi: 10.1002/adom.202000166
11	Zhang Y. B. ; Tan Y. W. ; Stormer H. L. ; Kim P. Nature 2005, 438, 201. doi: 10.1038/nature04235
12	Novoselov K. S. ; Geim A. K. ; Morozov S. V. ; Jiang D. ; Katsnelson M. I. ; Grigorieva I. V. ; Dubonos S. V. ; Firsov A. A. Nature 2005, 438, 197. doi: 10.1038/nature04233
13	Rycerz A. ; Tworzydło J. ; Beenakker C. W. J. Nat. Phys. 2007, 3, 172. doi: 10.1038/nphys547
14	Akinwande D. ; Petrone N. ; Hone J. Nat. Commun. 2014, 5, 5678. doi: 10.1038/ncomms6678
15	Wang Q. H. ; Kalantar-Zadeh K. ; Kis A. ; Coleman J. N. ; Strano M. S. Nat. Nanotechnol. 2012, 7, 699. doi: 10.1038/nnano.2012.193
16	Emtsev K. V. ; Bostwick A. ; Horn K. ; Jobst J. ; Kellogg G. L. ; Ley L. ; McChesney J. L. ; Ohta T. ; Reshanov S. A. ; Rohrl J. ; et al Nat. Mater. 2009, 8, 203. doi: 10.1038/nmat2382
17	Juvaid M. M. ; Sarkar S. ; Gogoi P. K. ; Ghosh S. ; Annamalai M. ; Lin Y. C. ; Prakash S. ; Goswami S. ; Li C. ; Hooda S. ; et al ACS Nano 2020, 14, 3290. doi: 10.1021/acsnano.9b08916
18	Berger C. ; Song Z. ; Li X. ; Wu X. ; Brown N. ; Naud C. ; Mayou D. ; Li T. ; Hass J. ; Marchenkov A. N. ; et al Science 2006, 312, 1191. doi: 10.1126/science.1125925
19	Li X. ; Cai W. ; An J. ; Kim S. ; Nah J. ; Yang D. ; Piner R. ; Velamakanni A. ; Jung I. ; Tutuc E. ; et al Science 2009, 324, 1312. doi: 10.1126/science.1171245
20	Reina A. ; Jia X. ; Ho J. ; Nezich D. ; Son H. ; Bulovic V. ; Dresselhaus M. S. ; Kong J. Nano Lett. 2009, 9, 30. doi: 10.1021/nl801827v
21	Nguyen V. L. ; Lee Y. H. Small 2015, 11, 3512. doi: 10.1002/smll.201500147
22	Lin L. ; Peng H. L. ; Liu Z. F. Nat. Mater. 2019, 18, 520. doi: 10.1038/s41563-019-0341-4
23	Yan K. ; Fu L. ; Peng H. L. ; Liu Z. F. Acc. Chem. Res. 2013, 46, 2263. doi: 10.1021/ar400057n
24	Muñoz R. ; Gómez-Aleixandre C. Chem. Vap. Depos. 2013, 19, 297. doi: 10.1002/cvde.201300051
25	Li X. S. ; Colombo L. ; Ruoff R. S. Adv. Mater. 2016, 28, 6247. doi: 10.1002/adma.201504760
26	Tetlow H. ; Posthuma de Boer J. ; Ford I. J. ; Vvedensky D. D. ; Coraux J. ; Kantorovich L. Phys. Rep. 2014, 542, 195. doi: 10.1016/j.physrep.2014.03.003
27	Neumaier D. ; Pindl S. ; Lemme M. C. Nat. Mater. 2019, 18, 520. doi: 10.1038/s41563-019-0341-4
28	Morozov S. V. ; Novoselov K. S. ; Katsnelson M. I. ; Schedin F. ; Ponomarenko L. A. ; Jiang D. ; Geim A. K. Phys. Rev. Lett. 2006, 97, 016801. doi: 10.1103/PhysRevLett.97.016801
29	Guisinger N. P. ; Rutter G. M. ; Crain J. N. ; First P. N. ; Stroscio J. A. Nano Lett. 2009, 9, 1462. doi: 10.1021/nl803331q
30	Hu S. ; Lozada-Hidalgo M. ; Wang F. C. ; Mishchenko A. ; Schedin F. ; Nair R. R. ; Hill E. W. ; Boukhvalov D. W. ; Katsnelson M. I. ; Dryfe R. A. ; et al Nature 2014, 516, 227. doi: 10.1038/nature14015
31	Xia F. N. ; Wang H. ; Xiao D. ; Dubey M. ; Ramasubramaniam A. Nat. Photonics 2014, 8, 899. doi: 10.1038/nphoton.2014.271
32	Nair R. R. ; Blake P. ; Grigorenko A. N. ; Novoselov K. S. ; Booth T. J. ; Stauber T. ; Peres N. M. R. ; Geim A. K. Science 2008, 320, 1308. doi: 10.1126/science.1156965
33	Dean C. R. ; Young A. F. ; Meric I. ; Lee C. ; Wang L. ; Sorgenfrei S. ; Watanabe K. ; Taniguchi T. ; Kim P. ; Shepard K. L. ; et al Nanotechnol. 2010, 5, 722. doi: 10.1038/nnano.2010.172
34	Kiraly B. ; Jacobberger R. M. ; Mannix A. J. ; Campbell G. P. ; Bedzyk M. J. ; Arnold M. S. ; Hersam M. C. ; Guisinger N. P. Nano Lett. 2015, 15, 7414. doi: 10.1021/acs.nanolett.5b02833
35	Xia F. N. ; Farmer D. B. ; Lin Y. M. ; Avouris P. Nano Lett. 2010, 10, 715. doi: 10.1021/nl9039636
36	Withers F. ; Del Pozo-Zamudio O. ; Mishchenko A. ; Rooney A. P. ; Gholinia A. ; Watanabe K. ; Taniguchi T. ; Haigh S. J. ; Geim A. K. ; Tartakovskii A. I. ; et al Nat. Mater. 2015, 14, 301. doi: 10.1038/nmat4205
37	Balandin A. A. ; Ghosh S. ; Bao W. ; Calizo I. ; Teweldebrhan D. ; Miao F. ; Lau C. N. Nano Lett. 2008, 8, 902. doi: 10.1021/nl0731872
38	Ghosh S. ; Calizo I. ; Teweldebrhan D. ; Pokatilov E. P. ; Nika D. L. ; Balandin A. A. ; Bao W. ; Miao F. ; Lau C. N. Appl. Phys. Lett. 2008, 92, 151911. doi: 10.1063/1.2907977
39	Pop E. ; Varshney V. ; Roy A. K. MRS Bull. 2012, 37, 1273. doi: 10.1557/mrs.2012.203
40	Hao Y. F. ; Bharathi M. S. ; Wang L. ; Liu Y. Y. ; Chen H. ; Nie S. ; Wang X. H. ; Chou H. ; Tan C. ; Fallahazad B. ; et al Science 2013, 342, 720. doi: 10.1126/science.1243879
41	Lin L. ; Li J. Y. ; Ren H. Y. ; Koh A. L. ; Kang N. ; Peng H. L. ; Xu H. Q. ; Liu Z. F. ACS Nano 2016, 10, 2922. doi: 10.1021/acsnano.6b00041
42	Zhou H. L. ; Yu W. J. ; Liu L. X. ; Cheng R. ; Chen Y. ; Huang X. Q. ; Liu Y. ; Wang Y. ; Huang Y. ; Duan X. F. Nat. Commun. 2013, 4, 2096. doi: 10.1038/ncomms3096
43	Wu T. R. ; Zhang X. F. ; Yuan Q. H. ; Xue J. C. ; Lu G. Y. ; Liu Z. H. ; Wang H. S. ; Wang H. M. ; Ding F. ; Yu Q. K. ; et al Nat. Mater. 2016, 15, 43. doi: 10.1038/nmat4477
44	Ding D. ; Solis-Fernandez P. ; Hibino H. ; Ago H. ACS Nano 2016, 10, 11196. doi: 10.1021/acsnano.6b06265
45	Vlassiouk I. V. ; Stehle Y. ; Pudasaini P. R. ; Unocic R. R. ; Rack P. D. ; Baddorf A. P. ; Ivanov I. N. ; Lavrik N. V. ; List F. ; Gupta N. ; et al Nat. Mater. 2018, 17, 318. doi: 10.1038/s41563-018-0019-3
46	Xu X. Z. ; Zhang Z. H. ; Qiu L. ; Zhuang J. N. ; Zhang L. ; Wang H. ; Liao C. N. ; Song H. D. ; Qiao R. X. ; Gao P. ; et al Nat. Nanotechnol. 2016, 11, 930. doi: 10.1038/nnano.2016.132
47	Wang H. ; Xu X. Z. ; Li J. Y. ; Lin L. ; Sun L. Z. ; Sun X. ; Zhao S. L. ; Tan C. W. ; Chen C. ; Dang W. H. ; et al Adv. Mater. 2016, 28, 8968. doi: 10.1002/adma.201603579
48	Lin L. ; Sun L. Z. ; Zhang J. C. ; Sun J. Y. ; Koh A. L. ; Peng H. L. ; Liu Z. F. Adv. Mater. 2016, 28, 4671. doi: 10.1002/adma.201600403
49	Guo W. ; Jing F. ; Xiao J. ; Zhou C. ; Lin Y. W. ; Wang S. Adv. Mater. 2016, 28, 3152. doi: 10.1002/adma.201503705
50	Guo W. ; Wu B. ; Wang S. ; Liu Y. Q. ACS Nano 2018, 12, 1778. doi: 10.1021/acsnano.7b08548
51	Brown L. ; Lochocki E. B. ; Avila J. ; Kim C. J. ; Ogawa Y. ; Havener R. W. ; Kim D. K. ; Monkman E. J. ; Shai D. E. ; Wei H. I. ; et al Nano Lett. 2014, 14, 5706. doi: 10.1021/nl502445j
52	Nguyen V. L. ; Shin B. G. ; Duong D. L. ; Kim S. T. ; Perello D. ; Lim Y. J. ; Yuan Q. H. ; Ding F. ; Jeong H. Y. ; Shin H. S. ; et al Adv. Mater. 2015, 27, 1376. doi: 10.1002/adma.201404541
53	Nguyen V. L. ; Perello D. J. ; Lee S. ; Nai C. T. ; Shin B. G. ; Kim J. G. ; Park H. Y. ; Jeong H. Y. ; Zhao J. ; Vu Q. A. ; et al Adv. Mater. 2016, 28, 8177. doi: 10.1002/adma.201601760
54	Xu X. Z. ; Zhang Z. H. ; Dong J. C. ; Yi D. ; Niu J. J. ; Wu M. H. ; Lin L. ; Yin R. K. ; Li M. Q. ; Zhou J. Y. ; et al Sci. Bull. 2017, 62, 1074. doi: 10.1016/j.scib.2017.07.005
55	Lee J. H. ; Lee E. K. ; Joo W. J. ; Jang Y. ; Kim B. S. ; Lim J. Y. ; Choi S. H. ; Ahn S. J. ; Ahn J. R. ; Park M. H. ; et al Science 2014, 344, 286. doi: 10.1126/science.1252268
56	Dai J. Y. ; Wang D. X. ; Zhang M. ; Niu T. C. ; Li A. ; Ye M. ; Qiao S. ; Ding G. Q. ; Xie X. M. ; Wang Y. Q. ; et al Nano Lett. 2016, 16, 3160. doi: 10.1021/acs.nanolett.6b00486
57	Huang P. Y. ; Ruiz-Vargas C. S. ; van der Zande A. M. ; Whitney W. S. ; Levendorf M. P. ; Kevek J. W. ; Garg S. ; Alden J. S. ; Hustedt C. J. ; Zhu Y. ; et al Nature 2011, 469, 389. doi: 10.1038/nature09718
58	Banhart F. ; Kotakoski J. ; Krasheninnikov A. V. ACS Nano 2011, 5, 26. doi: 10.1021/nn102598m
59	Lin Y. C. ; Lu C. C. ; Yeh C. H. ; Jin C. ; Suenaga K. ; Chiu P. W. Nano Lett. 2012, 12, 414. doi: 10.1021/nl203733r
60	Zhang Y. F. ; Gao T. ; Gao Y. B. ; Xie S. B. ; Ji Q. Q. ; Yan K. ; Peng H. L. ; Liu Z. F. ACS Nano 2011, 5, 4014. doi: 10.1021/nn200573v
61	Zhu W. ; Low T. ; Perebeinos V. ; Bol A. A. ; Zhu Y. ; Yan H. ; Tersoff J. ; Avouris P. Nano Lett. 2012, 12, 3431. doi: 10.1021/nl300563h
62	Yang W. ; Chen G. R. ; Shi Z. W. ; Liu C. C. ; Zhang L. C. ; Xie G. B. ; Cheng M. ; Wang D. M. ; Yang R. ; Shi D. X. ; et al Nat. Mater. 2013, 12, 792. doi: 10.1038/nmat3695
63	Shin B. G. ; Boo D. H. ; Song B. ; Jeon S. ; Kim M. ; Park S. ; An E. S. ; Kim J. S. ; Song Y. J. ; Lee Y. H. ACS Nano 2019, 13, 6662. doi: 10.1021/acsnano.9b00976
64	Chen S. W. ; Han Z. ; Elahi M. M. ; Habib K. M. ; Wang L. ; Wen B. ; Gao Y. D. ; Taniguchi T. ; Watanabe K. ; Hone J. ; et al Science 2016, 353, 1522. doi: 10.1126/science.aaf5481
65	Deng B. ; Pang Z. Q. ; Chen S. L. ; Li X. ; Meng C. X. ; Li J. ; Liu M. ; Wu J. ; Qi Y. ; Dang W. ; et al ACS Nano 2017, 11, 12337. doi: 10.1021/acsnano.7b06196
66	Yuan G. ; Lin D. ; Wang Y. ; Huang X. ; Chen W. ; Xie X. ; Zong J. ; Yuan Q. Q. ; Zheng H. ; Wang D. ; et al Nature 2020, 577, 204. doi: 10.1038/s41586-019-1870-3
67	Lozada-Hidalgo M. ; Hu S. ; Marshall O. ; Mishchenko A. ; Grigorenko A. N. ; Dryfe R. A. ; Radha B. ; Grigorieva I. V. ; Geim A. K. Science 2016, 351, 68. doi: 10.1126/science.aac9726
68	Mertens S. F. ; Hemmi A. ; Muff S. ; Groning O. ; De Feyter S. ; Osterwalder J. ; Greber T. Nature 2016, 534, 676. doi: 10.1038/nature18275
69	Elias D. C. ; Nair R. R. ; Mohiuddin T. M. G. ; Morozov S. V. ; Blake P. ; Halsall M. P. ; Ferrari A. C. ; Boukhvalov D. W. ; Katsnelson M. I. ; Geim A. K. ; et al Science 2009, 323, 610. doi: 10.1126/science.1167130
70	Zhang Y. ; Tang T. T. ; Girit C. ; Hao Z. ; Martin M. C. ; Zettl A. ; Crommie M. F. ; Shen Y. R. ; Wang F. Nature 2009, 459, 820. doi: 10.1038/nature08105
71	Ju L. ; Wang L. ; Cao T. ; Taniguchi T. ; Watanabe K. ; Louie S. G. ; Rana F. ; Park J. ; Hone J. ; Wang F. ; McEuen P. L. Science 2017, 358, 907. doi: 10.1126/science.aam9175
72	Zibrov A. A. ; Kometter C. ; Zhou H. ; Spanton E. M. ; Taniguchi T. ; Watanabe K. ; Zaletel M. P. ; Young A. F. Nature 2017, 549, 360. doi: 10.1038/nature23893
73	Yan J. ; Kim M. H. ; Elle J. A. ; Sushkov A. B. ; Jenkins G. S. ; Milchberg H. M. ; Fuhrer M. S. ; Drew H. D. Nat. Nanotechnol. 2012, 7, 472. doi: 10.1038/nnano.2012.88
74	Ju L. ; Shi Z. W. ; Nair N. ; Lv Y. C. ; Jin C. H. ; Velasco Jr J. ; Ojeda-Aristizabal C. ; Bechtel H. A. ; Martin M. C. ; Zettl A. ; Analytis J. ; Wang F. Nature 2015, 520, 650. doi: 10.1038/nature14364
75	Ma W. ; Chen M. L. ; Yin L. ; Liu Z. ; Li H. ; Xu C. ; Xin X. ; Sun D. M. ; Cheng H. M. ; Ren W. Nat. Commun. 2019, 10, 2809. doi: 10.1038/s41467-019-10691-2
76	Lee S. ; Lee K. ; Zhong Z. H. Nano Lett. 2010, 10, 4702. doi: 10.1021/nl1029978
77	Liu L. X. ; Zhou H. L. ; Cheng R. ; Yu W. J. ; Liu Y. ; Chen Y. ; Shaw J. ; Zhong X. ; Huang Y. ; Duan X. F. ACS Nano 2012, 6, 8241. doi: 10.1021/nn302918x
78	Zhao P. ; Kim S. ; Chen X. ; Einarsson E. ; Wang M. ; Song Y. N. ; Wang H. T. ; Chiashi S. ; Xiang R. ; Maruyama S. ACS Nano 2014, 8, 11631. doi: 10.1021/nn5049188
79	Hao Y. F. ; Wang L. ; Liu Y. Y. ; Chen H. ; Wang X. H. ; Tan C. ; Nie S. ; Suk J. W. ; Jiang T. F. ; Liang T. F. ; et al Nat. Nanotechnol. 2016, 11, 426. doi: 10.1038/nnano.2015.322
80	Wu J. ; Wang J. Y. ; Pan D. F. ; Li Y. C. ; Jiang C. H. ; Li Y. B. ; Jin C. ; Wang K. ; Song F. Q. ; Wang G. H. ; et al Adv. Funct. Mater. 2017, 27, 1605927. doi: 10.1002/adfm.201605927
81	Yang C. ; Wu T. R. ; Wang H. M. ; Zhang G. H. ; Sun J. L. ; Lu G. Y. ; Niu T. C. ; Li A. ; Xie X. M. ; Jiang M. H. Small 2016, 12, 2009. doi: 10.1002/smll.201503658
82	Kim Y. ; Cruz S. S. ; Lee K. ; Alawode B. O. ; Choi C. ; Song Y. ; Johnson J. M. ; Heidelberger C. ; Kong W. ; Choi S. ; et al Nature 2017, 544, 340. doi: 10.1038/nature22053
83	Chen Y. ; Gong X. L. ; Gai J. G. Adv. Sci. 2016, 3, 1500343. doi: 10.1002/advs.201500343
84	Pang J. B. ; Mendes R. G. ; Wrobel P. S. ; Wlodarski M. D. ; Ta H. Q. ; Zhao L. ; Giebeler L. ; Trzebicka B. ; Gemming T. ; Fu L. ; et al ACS Nano 2017, 11, 1946. doi: 10.1021/acsnano.6b08069
85	Chen X. D. ; Chen Z. L. ; Jiang W. S. ; Zhang C. H. ; Sun J. Y. ; Wang H. H. ; Xin W. ; Lin L. ; Priydarshi M. K. ; Yang H. ; et al Adv. Mater. 2017, 29, 1603428. doi: 10.1002/adma.201603428
86	Sun J. Y. ; Chen Y. B. ; Priydarshi M. K. ; Chen Z. ; Bachmatiuk A. ; Zou Z. Y. ; Chen Z. L. ; Song X. J. ; Gao Y. F. ; Rümmeli M. H. ; et al Nano Lett. 2015, 15, 5846. doi: 10.1021/acs.nanolett.5b01936
87	Chen X. D. ; Chen Z. L. ; Sun J. Y. ; Zhang Y. F. ; Liu Z. F. Acta Phys. -Chim. Sin. 2016, 32, 14.
	陈旭东; 陈召龙; 孙靖宇; 张艳锋; 刘忠范. 物理化学学报, 2016, 32, 14. doi: 10.3866/PKU.WHXB201511133
88	Hwang J. ; Kim M. ; Campbell D. ; Alsalman H. A. ; Kwak J. Y. ; Shivaraman S. ; Woll A. R. ; Singh A. K. ; Hennig R. G. ; Gorantla S. ; et al ACS Nano 2013, 7, 385. doi: 10.1021/nn305486x
89	Tang S. J. ; Wang H. M. ; Wang H. S. ; Sun Q. J. ; Zhang X. Y. ; Cong C. X. ; Xie H. ; Liu X. Y. ; Zhou X. H. ; Huang F. Q. ; et al Nat. Commun. 2015, 6, 6499. doi: 10.1038/ncomms7499
90	Rümmeli M. H. ; Bachmatiuk A. ; Scott A. ; Börrnert F. ; Warner J. H. ; Hoffman V. ; Lin J. ; Cuniberti G. ; Büchner B. ACS Nano 2011, 4, 4206. doi: 10.1021/nn100971s
91	Sun J. Y. ; Gao T. ; Song X. J. ; Zhao Y. F. ; Lin Y. W. ; Wang H. C. ; Ma D. L. ; Chen Y. B. ; Xiang W. F. ; Wang J. ; et al J. Am. Chem. Soc. 2014, 136, 6574. doi: 10.1021/ja5022602
92	Chen J. Y. ; Guo Y. L. ; Jiang L. L. ; Xu Z. P. ; Huang L. P. ; Xue Y. Z. ; Geng D. C. ; Wu B. ; Hu W. P. ; Yu G. ; Liu Y. Q. Adv. Mater. 2014, 26, 1348. doi: 10.1002/adma.201304872
93	Chen Y. B. ; Sun J. Y. ; Gao J. F. ; Du F. ; Han Q. ; Nie Y. F. ; Chen Z. L. ; Bachmatiuk A. ; Priydarshi M. K. ; Ma D. L. ; et al Adv. Mater. 2015, 27, 7839. doi: 10.1002/adma.201504229
94	Liu Q. F. ; Gong Y. P. ; Wang T. ; Chan W.-L. ; Wu J. Carbon 2016, 96, 203. doi: 10.1016/j.carbon.2015.09.075
95	Jiang B. ; Zhao Q. Y. ; Zhang Z. P. ; Liu B. Z. ; Shan J. Y. ; Zhao L. ; Rümmeli M. H. ; Gao X. ; Zhang Y. F. ; Yu T. J. ; et al Nano Res. 2020, 13, 1564. doi: 10.1007/s12274-020-2771-3
96	Mishra N. ; Forti S. ; Fabbri F. ; Martini L. ; McAleese C. ; Conran B. R. ; Whelan P. R. ; Shivayogimath A. ; Jessen B. S. ; Buss L. ; et al Small 2019, 15, 1904906. doi: 10.1002/smll.201904906
97	Fauzi F. B. ; Ismail E. ; Ani M. H. ; Syed Abu Bakar S. N. ; Mohamed M. A. ; Majlis B. Y. ; Md Din M. F. ; Azam Mohd Abid M. A. J. Mater. Res. 2018, 33, 1088. doi: 10.1557/jmr.2018.39
98	Choi K. ; Kim J. W. Curr. Nanosci. 2014, 10, 135.
99	Coltrin M. E. ; Kee R. J. ; Miller J. A. J. Electrochem. Soc. 1984, 131, 425.
100	Weatherup R. S. ; Dlubak B. ; Hofmann S. ACS Nano 2012, 6, 9996. doi: 10.1021/nn303674g
101	Hu B. S. ; Ago H. ; Ito Y. ; Kawahara K. ; Tsuji M. ; Magome E. ; Sumitani K. ; Mizuta N. ; Ikeda K. ; Mizuno S. Carbon 2012, 50, 57. doi: 10.1016/j.carbon.2011.08.002
102	Sherman A. J. Electron. Mater. 1988, 17, 413.
103	Nie S. ; Wofford J. M. ; Bartelt N. C. ; Dubon O. D. ; McCarty K. F. Phys. Rev. B 2011, 84, 155425. doi: 10.1103/PhysRevB.84.155425
104	Nai C. T. ; Xu H. ; Tan S. J. ; Loh K. P. ACS Nano 2016, 10, 1681. doi: 10.1021/acsnano.5b07662
105	Gao L. B. ; Xu H. ; LI L. J. ; Yang Y. ; Fu Q. ; Bao X. H. ; Loh K. P. 2D Mater. 2016, 3, 021001. doi: 10.1088/2053-1583/3/2/021001
106	Wang X. L. ; Yuan Q. H. ; Li J. ; Ding F. Nanoscale 2017, 9, 11584. doi: 10.1039/c7nr02743e
107	Zhen Z. ; Li X. S. ; Zhu H. W. Nano Today 2018, 22, 7. doi: 10.1016/j.nantod.2018.04.013
108	Deng B. ; Xin Z. W. ; Xue R. W. ; Zhang S. S. ; Xu X. Z. ; Gao J. ; Tang J. L. ; Qi Y. ; Wang Y. N. ; Zhao Y. ; et al Sci. Bull. 2019, 64, 659. doi: 10.1016/j.scib.2019.04.030
109	Liu Y. F. ; Wu T. R. ; Yin Y. L. ; Zhang X. F. ; Yu Q. K. ; Searles D. J. ; Ding F. ; Yuan Q. H. ; Xie X. M. Adv. Sci. 2018, 5, 1700961. doi: 10.1002/advs.201700961
110	Reuge N. ; Bacsa R. ; Serp P. ; Caussat B. J. Phys. Chem. C 2009, 113, 19845. doi: 10.1021/jp9070955
111	Musso S. ; Porro S. ; Rovere M. ; Giorcelli M. ; Tagliaferro A. J. Cryst. Growth 2008, 310, 477. doi: 10.1016/j.jcrysgro.2007.10.064

[1]	于梦诗, 谭聪伟, 高啸寅, 唐浚川, 彭海琳. 高迁移率二维半导体Bi₂O₂Se的化学气相沉积生长：可控生长及材料质量[J]. 物理化学学报, 2023, 39(10): 2306043 - .
[2]	亓月, 孙禄钊, 刘忠范. 超级蒙烯材料：石墨烯家族的新成员[J]. 物理化学学报, 2023, 39(10): 2307028 - .
[3]	刘若娟, 刘冰之, 孙靖宇, 刘忠范. 气相助剂辅助绝缘衬底上石墨烯生长：现状与展望[J]. 物理化学学报, 2023, 39(1): 2111011 -0 .
[4]	张则尧, 姚艺希, 李彦. FeCo/MgO催化生长体相单壁碳纳米管的直径调控[J]. 物理化学学报, 2022, 38(8): 2101055 - .
[5]	程熠, 王坤, 亓月, 刘忠范. 石墨烯纤维材料的化学气相沉积生长方法[J]. 物理化学学报, 2022, 38(2): 2006046 - .
[6]	程婷, 孙禄钊, 刘志荣, 丁峰, 刘忠范. 金属衬底在石墨烯化学气相沉积生长中的作用[J]. 物理化学学报, 2022, 38(1): 2012006 - .
[7]	刘晓婷, 张金灿, 陈恒, 刘忠范. 超洁净石墨烯薄膜的制备方法[J]. 物理化学学报, 2022, 38(1): 2012047 - .
[8]	陈恒, 张金灿, 刘晓婷, 刘忠范. 气相反应对CVD生长石墨烯的影响[J]. 物理化学学报, 2022, 38(1): 2101053 - .
[9]	王菲, 陈召龙, 杨嘉炜, 黎豪, 单婧媛, 张峰, 关宝璐, 刘忠范. 石墨烯玻璃透明薄膜加热特性[J]. 物理化学学报, 2021, 37(10): 2001024 - .
[10]	李天, 郝晓杰, 白莎, 赵宇飞, 宋宇飞. 单层类水滑石纳米片的可控合成及规模生产展望[J]. 物理化学学报, 2020, 36(9): 1912005 - .
[11]	陈召龙, 高鹏, 刘忠范. 新型石墨烯基LED器件：从生长机理到器件特性[J]. 物理化学学报, 2020, 36(1): 1907004 - .
[12]	谭聪伟, 于梦诗, 许适溥, 吴金雄, 陈树林, 赵艳, 刘聪, 张亦弛, 涂腾, 李天然, 高鹏, 彭海琳. Bi₂O₂Se纳米带的气-液-固生长与高性能晶体管的构筑[J]. 物理化学学报, 2020, 36(1): 1908038 - .
[13]	刘芳,张鲁凤,董倩,陈卓. 小尺寸金石墨纳米颗粒的合成与表征[J]. 物理化学学报, 2019, 35(6): 651 -656 .
[14]	王琴,薛珉敏,张助华. 硼烯化学合成进展与展望[J]. 物理化学学报, 2019, 35(6): 565 -571 .
[15]	陈帅,高峻峰,SRINIVASAN Bharathi M.,张永伟. 单层和双层二硫化钼化学气相沉积生长的动力学蒙特卡罗模拟研究[J]. 物理化学学报, 2019, 35(10): 1119 -1127 .

石墨烯晶圆的制备：从高品质到规模化

Synthesis of Graphene Wafers: from Lab to Fab

RichHTML

PDF

赞

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 111

相关文章 15

Metrics

推荐阅读 0
